ŁĄCZÓWKA ZASILANIA LZ-8/POL

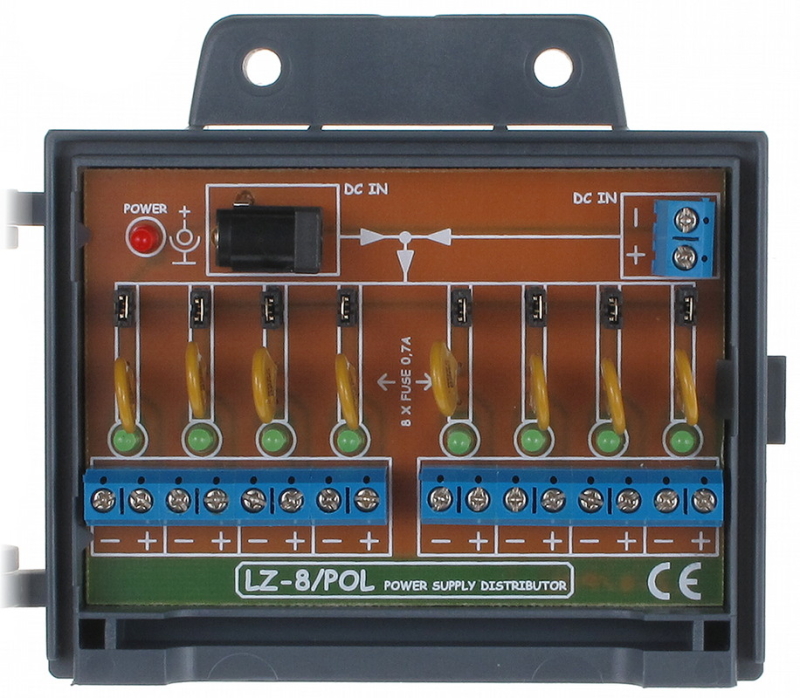

LZ-8/POL jest urządzeniem biernym, pomagającym w uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy. Łączówka rozgałęzia zasilanie na 8 wyjść, z których każde zabezpieczone jest bezpiecznikiem polimerowym i posiada diodę LED informującą o jego zadziałaniu (brak świecenia oznacza "przepalenie" bezpiecznika). Gdy nastąpi przeciążenie któregoś z wyjść rośnie rezystancja i temperatura bezpiecznika polimerowego (>100°C), oraz gaśnie dioda LED. Przez nagrzany bezpiecznik płynie niewielki prąd. Po ustaniu przyczyny przeciążenia bezpiecznik samoczynnie wraca do stanu pierwotnego.

Urządzenie posiada zworki, za pomocą których można w łatwy sposób odłączyć każde z wyjść. LZ-8/POL posiada dwa gniazda wejściowe zasilania, które są ze sobą połączone. Nie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5 mm, albo odizolowanymi przewodami. Pozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych (DC IN), za pomocą przewodu WT-2.1 do drugiej łączówki LZ-8/POL. W urządzeniu występuje spadek napięcia na bezpiecznikach polimerowych zależny od poboru prądu: 160mV dla I=0,5A; 300mV dla I=0,7A. Przy przeciążeniu bezpiecznik polimerowy nagrzewa się do temperatury >100°C dlatego urządzenia nie stosować przy temperaturach większych niż 40°C

Łączówka idealnie nadaje się do połączenia zasilacza z wtykiem 2.1/5.5mm z przewodami YAP75, zasilającymi kamery. Kabel do telewizji przemysłowej YAP75-0,59/3,7+2x0,5 posiada 2 żyły po 0,5mm2. Rezystancja teoretyczna to 3,4Ω/100m. Producent przewodu podaje 5,5Ω/100m. Zasilając kamerę napięciem 12V kablem YAP75 i zakładając spadek napięcia do 11V zasilanie można przesłać na odległości podane poniżej. Są to więc maksymalne odległości, jakimi możemy zasilać kamery na 12V, przy użyciu kabla YAP-75-0,59/3,7+2x0,5.



dla 250mA pobieranych przez kamerę napięcie spadnie do 11V po 58 metrach

dla 750mA pobieranych przez kamerę z termostatem napięcie spadnie do 11V po 28 metrach

 Bezsprzeczną zaletą stosowania LZ-8/POL przy systemach monitoringu z zasilaniem z centralnego punku jest dodatkowe zabezpieczenie antysabotażowe. Przy braku indywidualnego zabezpieczenia dla każdego toru prądowego, wystarczy aby intruz spowodował zwarcie dla jednej kamery, a cały układ zostanie pozbawiony zasilania.

Cechy urządzenia:

• konstrukcja obudowy umożliwia zamocowanie rozgałęźnika na ścianie jak i na maszcie, np.opaską zaciskową
• urządzenia mogą być łączone równolegle, dzięki czemu można uzyskiwać rozgałęzienia na 12, 18, 24 itd. Należy jednak pamiętać, aby łączne obciążenie nie przekroczyło znamionowej mocy żródła zasilania

Parametry techniczne:

• ilość wyjść zasilania: 8
• ilość wejść zasilania: 2
• maksymalne napięcie zasilania: DC 24V (typowo 12V)
• maksymalny prąd zasilania:
  gniazdo 2.1/5.5mm: 4 A
  listwa zaciskowa: 5,6 A
• maksymalny prąd jednego wyjścia: 0,7 A
• typ bezpieczników: polimerowe
• typ złącz wejść zasilania: gniazdo 2.1/5.5mm / zaciski kablowe
• typ złącz wyjść zasilania: zaciski kablowe
• temp. pracy: -40°C do 45°C /
• wilgotność wzgl.: <95%
• wymiary: (szer. x wys. x gł.) 116 x 46 x 25 mm
• waga: 90 g
