Wideodomofon ABB M20702 z monitorem 7" z pamięcią, bramką IP

  • Dodaj recenzję:
  • Producent: ABB
  • Karta katalogowa.: Pobierz PDF
    Nr ref.: 8727
    Produkt niedostępny.

Zestaw wideodomofonu jednorodzinnego ABB Welcome M20702 z monitorem 7" z pamięcią oraz bramką IP

ABB M20702 to kompletny, nowoczesny wideodomofon w systemie ABB Welcome (poprzednio: ABB Welcome Basic), przeznaczony do domu jednorodzinnego.

Wideodomofon łączy bogactwo funkcji z prostotą podłączenia. Instalacja jest wyjątkowo prosta - główne urządzenia połączone są szeregowo za pomocą dwóch żył.

Po odpowiednim podłączeniu do internetu bramka IP pozwala na odebranie połączenia na smartfonie lub tablecie z systemem Android lub iOS.

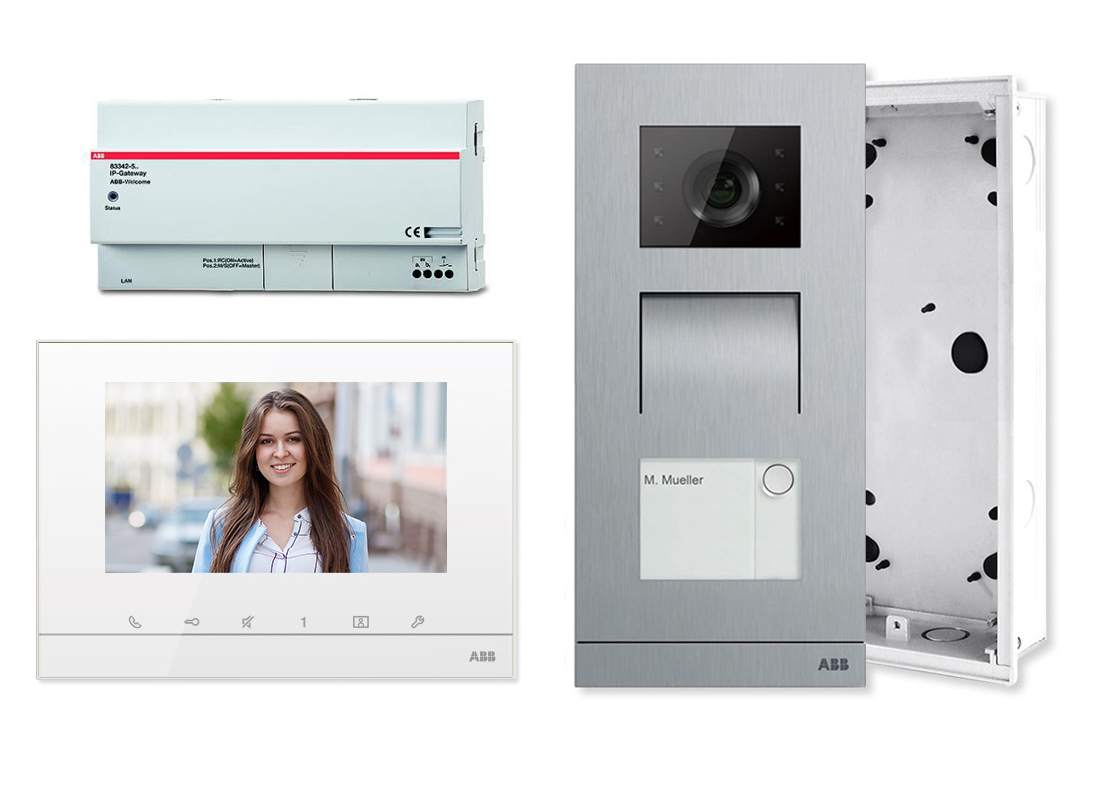

W skład zestwu wchodzą:

  • 1-przyciskowy stalowy panel zewnętrzny o modułowej budowie, z kolorową kamerą, do montażu podtynkowego
  • biały głośnomówiący monitor M22331-W z kolorowym dotykowym wyświetlaczem 7" i pamięcią obrazów na karcie SD (brak karty w zestawie), do montażu natynkowego
  • kontroler systemu M2300
  • bramka IP

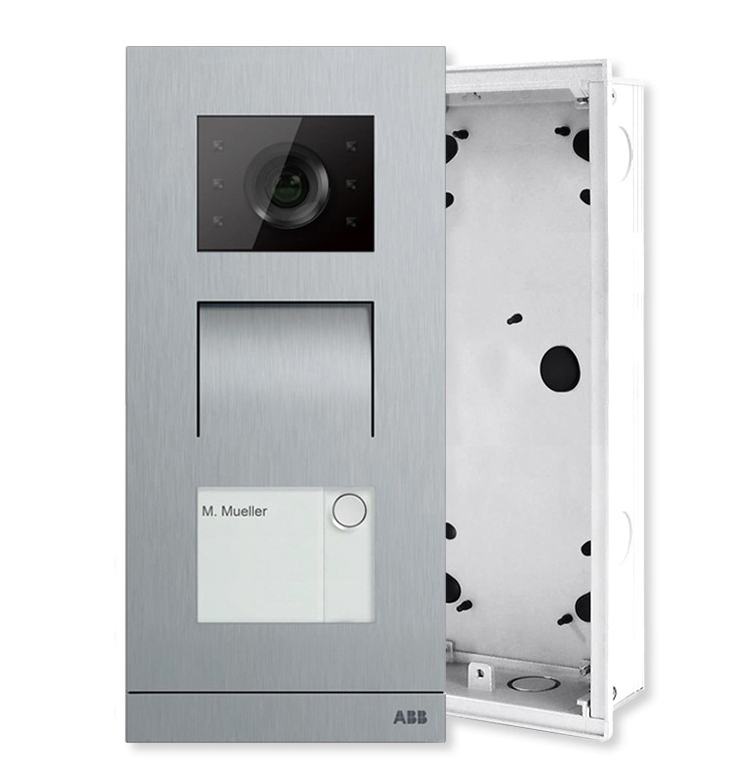

Panel zewnętrzny

Panel M21321P1-S w zestawie ma budowę modułową. Moduł dobrano tak, by tworzyły kompletny panel z kamerą do domku jednorodzinnego.

Na panel składają się: moduł kamery, podświetlany moduł z 1 przyciskiem i moduł audio.

Ramka frontowa panela wykonana jest ze szczotkowanej stali nierdzewnej. Panel jest wandaloodporny i odporny na czynniki atmosferyczne.

Moduł kamery jest podgrzewany i zabezpieczony przed parowaniem. Dzięki podświetleniu diodami podczerwieni może pracować także w nocy. Kąt widzenia kamery: 86 stopni w poziomie, 67 stopni w pionie. Możliwość regulacji kamery o około 15 stopni.

Czujnik zintegrowany z modułem audio automatycznie steruje podświetleniem przycisku.

3 wskaźniki LED na module audio sygnalizują: połączenie ustanowione/system zajęty, połączenie możliwe, drzwi odblokowane.

Do panelu można podłączyć przycisk wyjścia.

Panel przeznaczony jest do montażu podtynkowego.

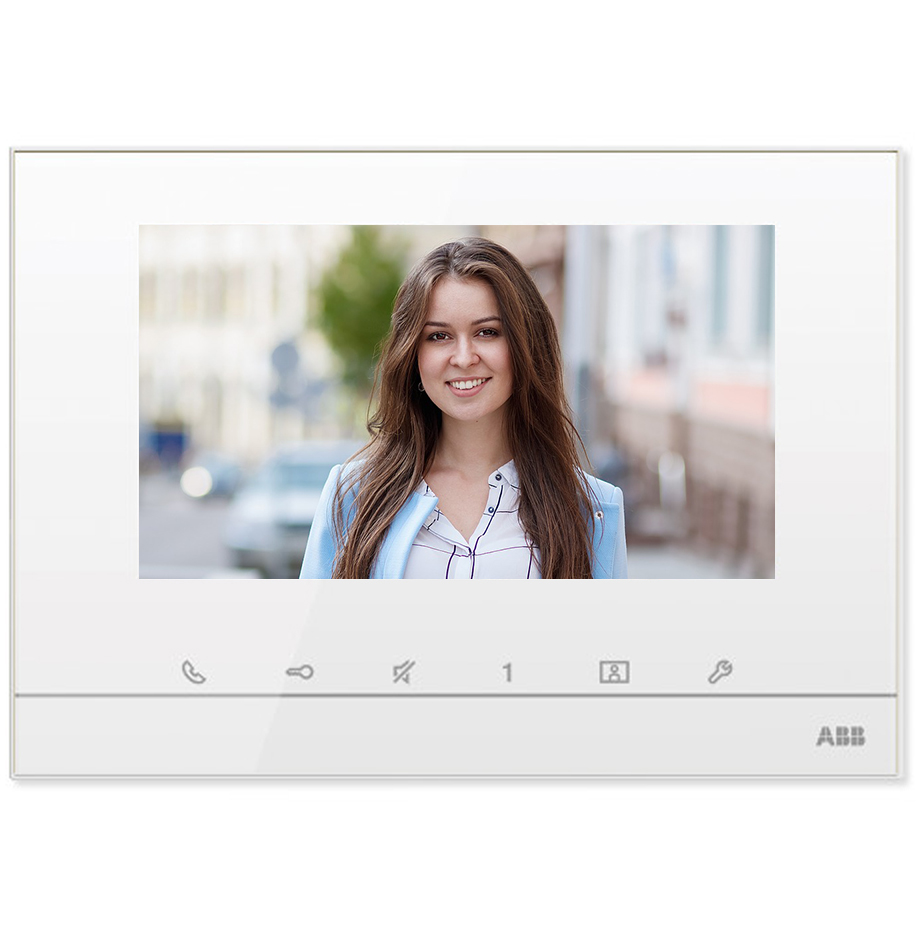

Monitor M22331-W

Elegancki i nowoczesny, oferujący szeroki wybór funkcji a zarazem prosty w obsłudze biały monitor z wyświetlaczem o przekątnej 7 cali, dedykowany do systemu ABB Welcome

Jest głośnomówiący (bezsłuchawkowy) i ma dotykowy ekran oraz 6 przycisków funkcyjnych.

Monitor wyposażony jest w funkcję zapamiętywania obrazów na karcie SD. Karta SD nie wchodzi w skład zestawu.


Dane techniczne monitora:

  • kolorowy wyświetlacz TFT o przekątnej 7 cali
  • sposób obsługi: bezsłuchawkowy, głośnomówiący
  • dotykowy ekran
  • funkcja pamięci - pojemność zależna od karty SD (brak karty w zestawie)
  • funkcja wiadomości głosowej dla odwiedzających
  • funkcja podglądu z panela zewnętrznego
  • sterowanie elektrozaczepem
  • funkcja gabinetowa - automatyczne otwieranie drzwi po wywołaniu
  • dodatkowy przycisk do sterowania dodatkową bramą lub do obsługi interkomu
  • funkcja podłączenia dzwonka przy drzwiach
  • regulacja głośności dzwonka z funkcją wyciszenia
  • 5 dźwięków dzwonienia do wyboru (melodia zależna od typu wywołania, np. z panela zewnętrznego lub z dzwonka do drzwi)
  • regulacja parametrów obrazu
  • montaż natynkowy
  • kolor obudowy: biały
  • wymiary monitora: 218 x 155 x 29 mm

Kontroler systemu M2300

Sterownik systemu M2300 to główny element systemu wideodomofonowego opartego na 2-żyłowej magistrali. To jednocześnie zasilacz i centrum zarządzania komunikacją pomiędzy stacją zewnętrzną i wewnętrzną.


Szczegóły techniczne:

  • zabezpieczenie przed przegrzaniem i zwarciem.
  • 1 dioda LED wskazująca normalne warunki pracy
  • IP20
  • napięcie wejściowe: 230VAC
  • napięcie wyjściowe: 28VDC, 1,2A
  • montaż na szynie DIN (rozmiar 8 modułów DIN)
  • wymiary: 90 x 144 x 65 mm

Bramka IP

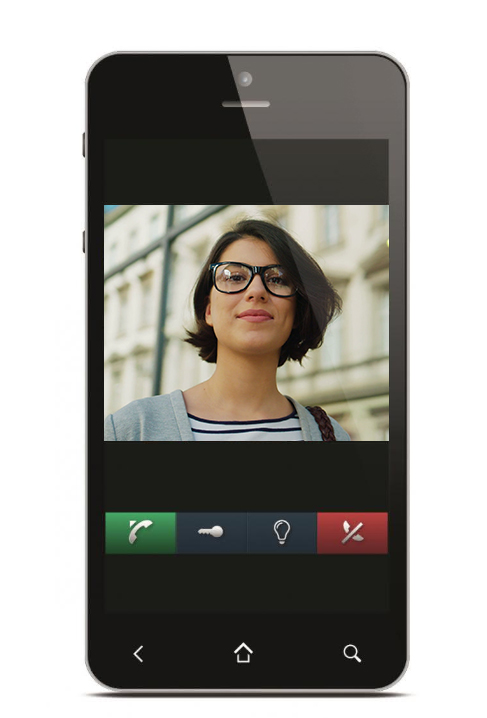

Bramka IP ABB model 83342-500 to urządzenie, które umożliwia komunikację między wideodomofonami ABB Welcome i lokalną siecią IP, pozwalając na odebranie połączenia na smartfonie lub tablecie z systemem Android lub iOS.

Korzystając z darmowej aplikacji ABB-Welcome dostępnej w Apple App Store (dla telefonów z iOS 5 i wyższym) oraz w Google Play (dla telefonów z Androidem 4.0 i wyższym) można prowadzić wideorozmowę w czasie rzeczywistym oraz otworzyć furtkę (elektrozaczep).

Jednostką wewnętrzną może także być urządzenie ABB Comfort Touch.

Aby można było korzystać z funkcji oferowanych przez bramkę IP, bramka musi być podłączona do internetu poprzez router, a telefon bądź tablet musi mieć aktywne połączenie internetowe.

Bramka umożliwia dostęp z wykorzystaniem sieci Wi-Fi i zdalny dostęp w sieci 3G/4G oferowanej przez dostawcę usług komórkowych.

Bramkę IP łatwo konfiguruje się z poziomu przeglądarki internetowej na komputerze.


Funkcje:

  • Umożliwia połączenie systemu ABB-Welcome Basic z urządzeniami mobilnymi jak smartfony i tablety.
  • Możliwość zdalnej konwersacji, otwarcia drzwi, włączenia światła/otw. bramy.
  • Monitoring dźwiękowy i wizyjny w dowolnym momencie.
  • Darmowa aplikacja dostępna z Apple App Store lub Google Play.
