LZ-6/POL ŁĄCZÓWKA ZASILANIA

  • Producent: genway.pl

  • Historia ceny
    • Nr ref.: 11671
    Dostępność: 48h
    Koszty i sposoby dostawy: sprawdź
    Sposoby płatności: PayU, PayPal, przelew bankowy
    Hurt - czytaj więcej
  • szt.
  • Cena netto: 28,46 zł 35,01 zł

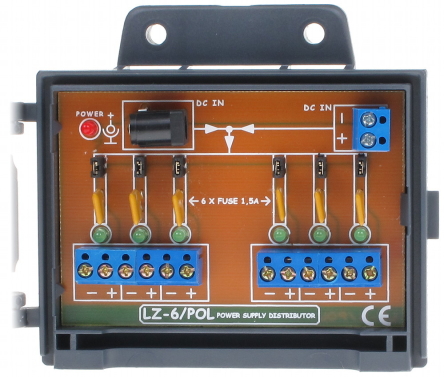

LZ-6/POL jest urządzeniem biernym, pomagającym w uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy. Łączówka rozgałęzia zasilanie na 6 wyjść, z których każde zabezpieczone jest bezpiecznikiem polimerowym i posiada diodę LED informującą o jego zadziałaniu (brak świecenia oznacza "przepalenie" bezpiecznika). Gdy nastąpi przeciążenie któregoś z wyjść rośnie rezystancja i temperatura bezpiecznika polimerowego (>100°C), oraz gaśnie dioda LED. Przez nagrzany bezpiecznik płynie niewielki prąd. Po ustaniu przyczyny przeciążenia bezpiecznik samoczynnie wraca do stanu pierwotnego.

Łączówka posiada dwa gniazda wejściowe zasilania, które są ze sobą połączone. Nie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5, albo odizolowanymi przewodami. Pozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych (DC IN), za pomocą przewodu WT-2.1 do drugiej łączówki LZ-6/POL.

Urządzenie idealnie nadaje się do połączenia zasilacza z wtykiem 2.1/5.5mm z przewodami YAP75, zasilającymi kamery. Kabel do telewizji przemysłowej YAP75-0,59/3,7+2x0,5 posiada 2 żyły po 0.5mm2. Rezystancja teoretyczna to 3.4Ω/100m. Producent przewodu podaje 5.5Ω/100m. Zasilając kamerę napięciem 12V kablem YAP75 i zakładając spadek napięcia do 11V zasilanie można przesłać na odległości podane poniżej.

  • dla 250mA pobieranych przez kamerę napięcie spadnie do 11V po 58 metrach
  • dla 750mA pobieranych przez kamerę z termostatem napięcie spadnie do 11V po 28 metrach

    Są to więc maksymalne odległości, jakimi możemy zasilać kamery na 12V, przy użyciu kabla YAP-75-0,59/3,7+2x0,5.

    Obudowa umożliwia zamontowanie jej za pomocą wkrętów lub opaski zaciskowej do masztu lub ściany (opaska, wkręty nie wchodzą w skład zestawu).

    Bezsprzeczną zaletą stosowania LZ-6 przy systemach monitoringu z zasilaniem z centralnego punku jest dodatkowe zabezpieczenie antysabotażowe. Przy braku indywidualnego zabezpieczenia dla każdego toru prądowego, wystarczy aby intruz spowodował zwarcie dla jednej kamery, a cały układ zostanie pozbawiony zasilania.

    Cechy urządzenia:

    • konstrukcja obudowy umożliwia zamocowanie rozgałęźnika na ścianie jak i na maszcie, np.opaską zaciskową
    • urządzenia mogą być łączone równolegle, dzięki czemu można uzyskiwać rozgałęzienia na 12, 18, 24 itd. Należy jednak pamiętać, aby łączne obciążenie nie przekroczyło znamionowej mocy żródła zasilania

    Parametry techniczne:

    • ilość wyjść zasilania: 6
    • ilość wejść zasilania: 2
    • maksymalne napięcie zasilania: DC 24V (typowo 12V)
    • maksymalny prąd zasilania:
      gniazdo 2.1/5.5mm: 4A
      listwa zaciskowa: 9A
    • maksymalny prąd jednego wyjścia: 1.5 A
    • typ bezpieczników: polimerowe
    • typ złącz wejść zasilania: gniazdo 2.1/5.5mm / zaciski kablowe
    • typ złącz wyjść zasilania: zaciski kablowe
    • temp. pracy: -50°C do 55°C /
    • wilgotność wzgl.: <95%
    • wymiary: (szer. x wys. x gł.) 120 x 91 x 37 mm
    • waga: 99 g
