Zestaw aktywnych konwerterów do transmisji Etherne

  • Dodaj recenzję:
  • Karta katalogowa.: Pobierz PDF
    Nr ref.: 11745
    Dostępność: 24h
    Koszty i sposoby dostawy: sprawdź
    Sposoby płatności: PayU, PayPal, przelew bankowy
    Hurt - czytaj więcej
  • szt.
  • Cena netto: 419,00 zł 515,37 zł

Zestaw aktywnych konwerterów do transmisji Ethernet oraz PoE po koncentryku, 1 kanał 100Mbps, PoE IN 802.3at/af lub Passive (xCOAX3-SW), PoE OUT Passive (xCOAX3-CAM-BOX), zasięg do 500m, wersja BOX z kątowym złączem BNC umożliwia montaż xCOAX3-CAM-BOX w podstawie kamery, złącza RJ45/BNC_F

Najważniejsze cechy i funkcje:

  • możliwość montażu odbiornika w podstawie kamery lub innej puszce instalacyjnej
  • zasięg transmisji poprzez kabel koncentryczny do 500m z prędkością 100Mbps
  • odporność na zakłócenia i funkcja watchdog w torze COAX
  • możliwość zasilania ze switcha PoE 802.3at/af lub PoE PASSIVE (xCOAX3-SW)
  • możliwość zasilania odbiorników PoE 802.3at/af lub PoE PASSIVE
  • do 30W sumarycznej mocy w całym torze zasilania
  • bardzo niski pobór mocy - 1,35W cały tor
  • niewielkie rozmiary modułów
  • wyraźna, optyczna sygnalizacja stanu zasilania oraz transmisji danych
  • łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów

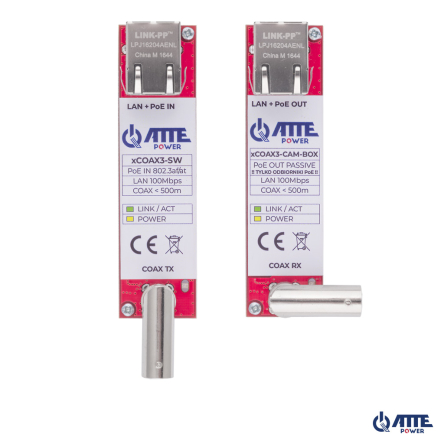

W skład zestawu wchodzą:

  • xCOAX3-SW
  • xCOAX3-CAM-BOX

xCOAX3-SET-BOX to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE poprzez typowy kabel koncentryczny wykorzystywany w monitoringu analogowym. Urządzenia umożliwiają montaż kamer IP PoE w miejscach, gdzie wymiana istniejącego okablowania koncentrycznego jest niemożliwa bądź nieopłacalna. Moduł xCOAX3-SW zasila się z dowolnego switcha PoE (port RJ45) i za pośrednictwem kabla koncentrycznego, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu xCOAX3-CAM. Maksymalna długość przewodu koncentrycznego to 500m. Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu xCOAX-CAM na końcu linii.

Wersja BOX (kątowy układ złącza BNC) ułatwia montaż modułu xCOAX3-CAM-BOX w podstawie kamery lub innej puszce instalacyjnej.

Obudowa z poliwęglanu to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szersze możliwości doboru miejsca montażu.


Dane techniczne:


Porty LAN 1 port RJ45 100Mbps
Złącza RJ-45 oraz BNC (żeńskie)
Funkcje portów 1/2 xCOAX3-SW   WEJŚCIE PoE (zasilanie toru):
  • PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15W)
  • PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)
Funkcje portów 2/2 xCOAX3-CAM-BOX   WYJŚCIE PoE (zasilanie odbiorników PoE):
  • PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15W)
  • PINY PoE: 4,5 (V+) 7,8 (V-)
Sygnalizacja pracy LED port RJ45 (żółty) - obecność zasilania
LED port RJ45 (zielony) - link i transmisja danych w torze LAN
LED przy złączu BNC (zielony) - link i transmisja danych w torze COAX
Napięcie zasilania xCOAX3-SW:
44 ... 56 VDC
Napięcie wyjściowe xCOAX3-CAM-BOX (dla urządzeń PoE):
Vout = Vin (44 ... 56 VDC)
Pobór mocy 1,35 W (cały tor)
Długość kabla koncentrycznego < 500m - odległość xCOAX3-SW do xCOAX3-CAM-BOX
Długość kabla sieciowego < 100m - odległość SWITCH PoE do xCOAX-SW
< 100m - odległość xCOAX3-CAM-BOX do CAMERA
Zabezpieczenia Porty LAN i BNC:  Zabezpieczenie przepięciowe  xCOAX3-SW:  Zabezpieczenie przed zwarciem 0,7A z autopowrotem
Konstrukcja obudowy Poliwęglan
Stopień ochrony

IP20


Temperatura pracy -25°C...+65°C
Wymiary xCOAX3-SW - 106 x 24 x 21,5 mm xCOAX3-CAM-BOX - 90 x 35 x 21,5mm
Waga xCOAX3-SW - 0,03 kg xCOAX3-CAM-BOX - 0,03 kg
