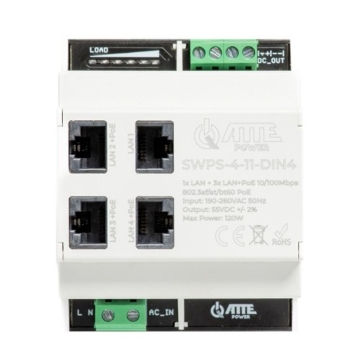

SWPS-4-11-DIN4 Switch PoE 4 portowy z wbudowanym zasilaczem na szynę TH35

SWPS-4-11-DIN4 jest switchem PoE z wbudowanym zasilaczem w obudowie DIN4 umożliwiającej montaż na szynę TH35. Urządzenie jest najczęściej stosowane w systemach automatyki lub monitoringu, kiedy potrzebujemy zasilić do 3 urządzenia IP PoE.

Switch PoE posiada 4 porty RJ45, z czego 3 porty PoE pracujące w standardzie 802.3af/at/bt60, dzięki czemu urządzenia może pracować jako punkt dystrybucyjny do zasilania kilku urządzeń za pomocy przewodu UTP.

Całkowita moc switcha SWPS-4-11-DIN4 to 120W, jest ona rozdzielana pomiędzy 3 wyjściami PoE oraz dodatkowym wyjściem 55V realizowanym poprzez złącze śrubowe DC_OUT.

Urządzenie ma możliwość zasilania redundantnego, które możemy zrealizować, używając drugiego modułu o tym samym napięciu, przykładowo SWPS-4-11-DIN4 lub APS-120-550-DIN4. Wbudowana funkcja LR150 (Long Range 150m) pozwala na stabilną pracę wszystkich portów do 150 metrów UTP z prędkością 100Mbps z zasilaniem PoE. Umożliwi to instalację kamer bez stosowania dodatkowego ekstendera pośredniego.

Standard identyfikacji PoE, transmisja oraz pobór mocy przez odbiorniki jest sygnalizowana poprzez diody LED:

• LED w porcie LAN1 (biały) – zasilanie urządzenia
• LED w złączach RJ45 (czerwony) - zasilanie PoE na porcie
• LED w złączach RJ45 (zielony) - transmisja danych w porcie

Switch posiada również wskaźnik obciążenia dzięki któremu możemy w łatwy sposób określić pobór mocy urządzenia:

Najważniejsze cechy i funkcje:

• możliwość zasilania do 3 odbiorników PoE 802.3af/at/bt60
• do 120W sumarycznej mocy z zasilacza
• wysoko sprawność modułu >90%
• zasilanie redundantne (zapewnia ciągłość zasilania poprzez drugi moduł)
• wbudowana funkcja LR150 zwiększa maksymalną odległość transmisji do 150 metrów
• czytelna sygnalizacja stanu pracy oraz poboru mocy
• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• szeroki zakres temperatur pracy

SWPS-4-11-DIN4 dzięki obudowie DIN4 może zostać zamontowany na szynie TH35. Standaryzowana obudowa zapewnia ochronę przed uszkodzeniami mechanicznymi oraz łatwiejszą integrację urządzenia w systemach automatyki oraz monitoringu.

Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).

Uwagi instalacyjne

• Jeśli chcemy wykorzystać redundantne zasilanie urządzenia najlepiej zasilić z osobnych faz instalacji, aby przy zaniku jednej z faz druga mogła pozostać w użyciu

Przykłady zastosowań

Przykład zastosowania SWPS-4-11-DIN4 do zasilania 3 urządzeń IP PoE (kamery, stacji bramowej, monitora do wideodomofonu).

Przykład zastosowania SWPS-4-11-DIN4 oraz APT-4-11 do zasilania 5 kamer IP PoE (APT-4-11 zasilany z PoE).

Przykład zastosowania SWPS-4-11-DIN4 oraz APT-4-11 do zasilania 5 kamer IP PoE (APT-4-11 zasilany z złącza śrubowego).

Przykład zastosowania zasilanie redundantnego w urządzeniu SWPS-4-11-DIN4.

Przykład zastosowania SWPS-4-11-DIN4 oraz APT-4-11 do zasilania 5 kamer IP PoE, z dołączonym dodatkowym zasilaczem APS-120-550-DIN4 do zapewnienia ciągłości zasilania (zasilanie redundantne).
