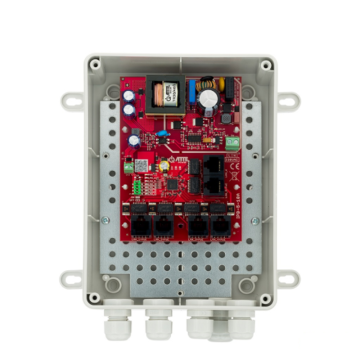

IPB-5-10A-M2 Zestaw do 5 kamer IP switch PoE 5P + 1UP, Obudowa ABOX-M2

Zestaw do 5 kamer IP, switch PoE 6 portowy 10/100Mbps (5xPoE + 1xUplink) w obudowie zewnętrznej typu ABOX-M2, zasilanie PoE po 4 parach, zintegrowany zasilacz 55V 90W.

IPB-5-10A-M2 został zaprojektowany jako kompletne, zintegrowane rozwiązanie zasilania systemów telewizji przemysłowej IP.

Zintegrowanie zasilacza bezpośrednio z switchem sprawia, że dużą część montażu ogranicza się do podłączenia przewodów UTP oraz zasilania 230VAC z sieci.

Praktyczna obudowa IP56 ułatwia montaż w miejscach, gdzie nie możemy zastosować klasycznego switcha desktop, a jednocześnie obudowa zapewnia nam ochronę przed warunkami atmosferycznymi, co daje nam możliwość montażu zewnętrznego.

Duża moc zasilacza (90W), wysokie napięcie wyjściowe (55VDC) oraz zasilanie po wszystkich parach przewodu UTP pozwala na zasilanie odbiorników wymagających większej mocy. Przykładem takiego odbiornika może być kamera PTZ lub grupa ekstenderów PoE serii xPoE, lub APT.

Dzięki wysokiej mocy na portach PoE w IPB oraz podwyższonemu napięciu zasilania PoE możemy w łatwy sposób tworzyć rozległe instalacje lub dodatkowe rozgałęzienia za pomocą ekstenderów serii APT/ xPoE.

Jednocześnie IPB-5-10A-M2 jest wygodnym źródłem zasilania PoE dla konwerterów 2WIRE oraz XCOAX. Przy dobrej jakości przewodów możliwe jest podłączenie kilku kamer IP na jednym przewodzie koncentrycznym lub skręcanej parze przewodów.

Najważniejsze cechy i funkcje:

• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
• do 40W mocy na pojedynczy port PoE (sumarycznie 90W budżetu mocy)
• wysoka sprawność zintegrowanego zasilacza (>90%)
• możliwość wyłączenia zasilania na wybranych portach PoE
• wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
• bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
• dodatkowe złącze śrubowe dające możliwość wykorzystania 55V napięcia stałego
• łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii APT / xPoE oraz IP / IPUPS
• możliwość zachowania zapasu kabli wewnątrz obudowy
• wejście kablami przez zamontowane w obudowie dławnice: 6xM16 oraz 1xM20
• w komplecie kabel zasilający oraz 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56

Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu w przypadku zwarciu lub przeciążeniu pojedynczego portu PoE oraz automatyczny powrót napięcia po ustąpieniu awarii.

Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne.

Urządzenie IPB-5-10A-M2 jest przeznaczone do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af, oraz PoE PASSIVE.

Przykłady zastosowań

Podstawowe zastosowanie IPB-5-10A-M2

Przykładowa konfiguracja IPB-5-10A-M2 w połączeniu z xPoE-4-11A-HS

Przykładowa konfiguracja IPB-5-10A-M2 w połączeniu z xPoE-3-11A

Przykładowa konfiguracja IPB-5-10A-M2 w połączeniu z xPoE-6-11-OF

Przykładowa konfiguracja IPB-5-10A-M2 z kaskadowym połączeniem ekstenderów xPoE-3-11A
