SDIP‑20‑AD0 Adapter PoE Gigabit obniżający napięcie do 5V/12V/24V, Pout 20W, 802.3af/at oraz PASSIVE

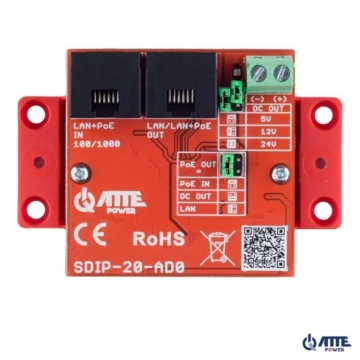

SDIP-20-AD0 to gigabitowy uniwersalny adapter PoE z przetwornicą obniżającą napięcie. Zasilając urządzenie za pomocą PoE możemy otrzymać na wyjściu 3 różne napięcia: 5V, 12V lub 24V.

Możliwość zmiany trybu pracy pozwala na wybór właściwej konfiguracji napięcia zasilania PoE na wyjściu, jak i poziomu napięcia wyjściowego z przetwornicy.

Podstawowe zastosowania:

• równoczesne zasilanie kamery IP oraz dodatkowego urządzenia 12V
• zasilanie urządzeń dostępowych AP WiFi napięciem PoE passive 24V
• zasilanie stacji bramowej z elektrozaczepem kiedy nie mamy doprowadzonego 12V na elektrozaczep
• zasilanie USB 5V dla urządzeń automatyki inteligentnego domu

Zmiana trybu pracy odbywa się przez ustawienie odpowiedniej kombinacji zworek.

Pierwszy zestaw zworek pozwala wybrać wartość napięcia wyjściowego DC przetwornicy na poziomie 5V, 12V lub 24V napięcie jest podawane na złącze śrubowe.

Drugi zestaw zworek kontroluje napięcie na porcie RJ45 PoE OUT. Są dostępne 3 możliwe konfiguracje:

• PoE IN - napięcie wejściowe PoE przeniesione na wyjście PoE OUT (44 56V)
• DC OUT - napięcie ze złącza DC przeniesione na wyjście PoE (np.; 24V PoE)
• LAN - brak zasilania PoE na wyjściu

SDIP-20-AD0 łączy w sobie funkcjonalność wszystkich przetwornic SDIP-12-XXX i może być używany jako alternatywa dla każdego adaptera tego typu. Dodatkowo przetwornica SDIP-20-AD0 ma większy budżet mocy (20W) niż seria adapterów SDIP-12-XXX.

Sygnalizacja stanu pracy jest realizowana poprzez diody LED:

• LED PWR - obecność zasilania
• LED w złączach RJ45 - zasilanie PoE na porcie

Najważniejsze cechy i funkcje:

• możliwość zasilania urządzeń napięciem 5V, 12V lub 24V za pomocą skrętki
• konfiguracja wyjścia umożliwiająca otrzymanie niestandardowego zasilania PoE np.; 24V PoE pasywne
• maksymalny pobór mocy na poziomie 20W
• wysoka sprawność energetyczna >90%
• przeznaczony do pracy w sieciach 10/100/1000Mbps
• współpraca z switchami PoE 802.3af/at
• niewielki rozmiar urządzenia umożliwiający montaż w niewielkich przestrzeniach np.: w podstawie kamery, przy stacji bramowej

Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).

Jeśli urządzenie będzie zastosowane w niewielkiej przestrzeni jest możliwe nacięcie i wyłamanie uchwytów montażowych podstawki w celu zmniejszenia wymiarów modułu.

SDIP-20-AD0 jest wyposażony w uniwersalną podstawkę montażową, która umożliwia montaż na kilka sposobów:

• z użyciem kołków montażowych na rastrze 10.8mm, jaki jest we wszystkich obudowach ABOX
• z użyciem kołków montażowych do adapterów RACK 19” oraz RACK 10”
• poprzez przykręcenie przez dodatkowe otwory do dowolnej płaskiej powierzchni
• stosując dodatkowy adapter ADD-TH35 można zamontować moduł na szynie TH35 (DIN)

Uwagi instalacyjne

• przed podłączeniem urządzenia sprawdź czy konfiguracja zworek jest odpowiednia.
• sumaryczna moc przetwornicy to 20W, które jest wykorzystywane na zasilanie DC oraz zasilanie PoE.
• przed podłączeniem odbiornika należy się upewnić, jaki jest właściwy poziom napięcia PoE oraz na których parach powinno zostać podane zasilanie.
• całkowita moc pobierana przez podłączone do adaptera odbiorniki nie może przekroczyć budżetu mocy oferowanego przez switch zasilający.
• w przypadku zbyt małej mocy na porcie PoE IN zalecamy zastosować jako switch zasilający dowolny model z oferty ATTE np: IPB 5-10.

Przykłady zastosowań

  Fabryczna konfiguracja SDIP-20-AD0 - na wyjściu ustawione 12V oraz LAN.

Podstawowa konfiguracja SDIP-20-AD0 - na wyjściu ustawione 24V oraz LAN.

Podstawowa konfiguracja SDIP-20-ADO - na wyjściu ustawione 12V oraz LAN+PoE

Przykład zastosowania SDIP-20-AD0 do zasilania kamery IP PoE oraz oświetlacza IR jednym przewodem UTP.

Przykład zastosowania SDIP-20-AD0 do zasilania stacji bramowej i elektrozaczepu jednym przewodem UTP.

Przykład zastosowania SDIP-20-AD0 do zasilania punktu dostępu WiFi na PoE 24V.
