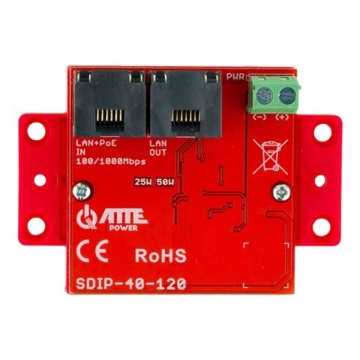

SDIP-40-120 Adapter PoE Gigabit obniżający napięcie do 12V 40W

SDIP-40-120 to gigabitowy adapter PoE z przetwornicą obniżającą napięcie. Urządzenie jest dedykowanym rozwiązaniem do zasilania urządzeń napięciem 12V z budżetem 40W. Adapter PoE może być zasilany z PoE 802.3af/at/bt lub PoE PASSIVE 44...56V.

SDIP-40-120 to splitter PoE w pełni kompatybilny ze switchami PoE działającymi zgodnie ze standardem 802.3af/at/bt. Urządzenie nie posiada zasilania PoE na wyjściu RJ45.

Podstawowe zastosowania urządzenia do zasilania urządzeń takich jak:

• rejestrator NVR z dyskiem
• kamery w połączeniu z oświetleniem IR, sygnalizatorem, mikrofonem lub głośnikiem
• stacji bramowej wideodomofonu IP z elektrozaczepem
• monitor do kamer zasilany z 12V
• niestandardowych urządzeń PoE (np. takich, które nie współpracują ze standardem 802.3af/at)

Splitter SDIP-40-120 może służyć jako alternatywa dla przetwornicy SDIP-12-121 w przypadku kiedy wymagana jest większy budżet mocy niż 12W. Maksymalna moc urządzenia to 40W, natomiast może ono zostać chwilowo obciążone 50W.

Standard identyfikacji PoE, stan pracy oraz dostępna moc dla odbiorników jest sygnalizowana poprzez diody LED:

• LED PWR - obecność zasilania
• LED w złączach LAN - obecność zasilania PoE na porcie
• LED 25W - zasilanie urządzenia z portu LAN+PoE IN w standardzie 802.3at do 25W dostępne na złączu śrubowym
• LED 50W - zasilanie urządzenia z portu LAN+PoE IN w standardzie 802.3bt do 50W dostępne na złączu śrubowym

Najważniejsze cechy i funkcje:

• duży zakres mocy wyjściowej (40W)
• możliwość zasilania rejestratora 12V za pomocą PoE 802.3bt lub switch ATTE
• zasilany z switcha PoE w standardzie 802.3af/at/bt lub PoE Passive
• wysoka sprawność energetyczna >90%
• przeznaczony do pracy w sieciach 10/100/1000Mbps
• niewielki rozmiar urządzenia umożliwiający montaż w małych obudowach

Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).

Jeśli urządzenie będzie zastosowane w niewielkiej przestrzeni jest możliwe nacięcie i wyłamanie uchwytów montażowych podstawki w celu zmniejszenia wymiarów modułu.

SDIP-40-120 jest wyposażony w uniwersalną podstawkę montażową, która umożliwia montaż na kilka sposobów:

• z użyciem kołków montażowych na rastrze 10.8mm, jaki jest we wszystkich obudowach ABOX
• z użyciem kołków montażowych do adapterów RACK 19” oraz RACK 10”
• poprzez przykręcenie przez dodatkowe otwory do dowolnej płaskiej powierzchni
• stosując dodatkowy adapter ADD-TH35 można zamontować moduł na szynie TH35 (DIN)

Uwagi instalacyjne

• maksymalna moc chwilowa SDIP-40-120 to 50W, moc ciągła 40W.
• przetwornica może być stosowana zamiennie za adapter SDIP-12-121.
• splitter nie posiada zasilania PoE na wyjściu RJ45.
• należy pamiętać, aby zasilający go switch PoE posiadał odpowiednią do odbiorników moc na porcie.

Przykłady zastosowań

Przykład zastosowania SDIP-40-120 do zasilania kamery IP razem z oświetlaczem IR.

Przykład zastosowania SDIP-40-120 do zasilenia elektrozaczepu oraz stacji bramowej na jednym przewodzie UTP.

Przykład zastosowania SDIP-40-120 do zasilania rejestratora NVR oraz monitora do kamer.
