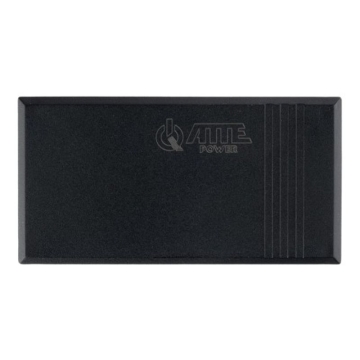

IPMP-70-550 Midspan PoE Passive 55V 70W 1 kanałowy 10/100/1000Mbps

IPMP-70-550 służy do zasilania urządzeń zgodnych ze standardem PoE Passive w sieciach LAN. Umieszczony pomiędzy switchem, który nie posiada zasilania PoE (lub nie ma wystarczającego budżetu zasilania), a urządzeniami sieciowymi (np. kamery, punkty dostępowe, ekstendery) umożliwia jednoczesne zasilanie oraz transmisję danych do urządzeń IP PoE z wykorzystaniem jednej skrętki UTP z prędkością 10/100/1000Mbps.

Zapewnia zasilnie z wykorzystaniem zarówno par danych w UTP (1/2 i 3/6) jak i par wolnych (4/5 i 7/8).

Pozwala to na maksymalne wykorzystanie dostępnego okablowania i zasilania wymagających odbiorników.

W połączeniu z urządzeniami serii APT umożliwia tworzenia rozległych instalacji w topologi drzewa z użyciem jedynie przewodów UTP bez prowadzenia zasilania 230VAC.

Najważniejsze cechy i funkcje:

• obsługa odbiorników PoE o dużym poborze mocy
• doskonałe źródło zasilania dla kaskadowo połączonych ekstenderów serii APT
• przeznaczony do pracy w sieciach 10/100/1000 Mbps
• wysoka sprawność 95%
• obsługa odbiorników Passive PoE
• zabezpieczenia portów

Uwagi: Urządzenie jest zasilane napięciem sieciowym 230V i nie oferuje możliwości buforowego podtrzymania zasilania. Przewód zasilający jest dostarczony w komplecie. Urządzenie jest przystosowane do pracy ciągłej z mocą 90W przy zapewnieniu prawidłowego chłodzenia podczas pracy. Nie posiada wyłącznika, dlatego należy zapewnić odpowiednie zabezpieczenia oraz poinstruować użytkownika o sposobie wyłączenia.

Przykłady zastosowań

Przykładowe zastosowanie IPMP-70-550 jako zasilanie dla switcha xPoE-6-11-S2 za pomocą przewodów UTP

Przykładowe zastosowanie IPMP-70-550 ze switchem APT-5-50 w celu zasilenia 4 kamer IP PoE

Przykładowe zastosowanie IPMP-70-550 do zasilenia linii PoE z kaskadowo połączonymi switchami serii APT w celu zasilenia 7 kamer IP PoE
