ASDC-200-AD1-OF Przetwornica obniżająca napięcie z regulacją 5...24V 200W

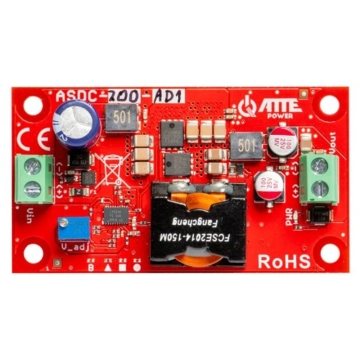

ASDC-200-AD1-OF jest przetwornicą DC/DC obniżająca napięcie. Urządzenie posiada regulowane wyjście umożliwiające ustawienie napięcia wyjściowego w zakresie od 5V do 24V.   Moduł dzięki regulacji pozwala na zasilanie urządzeń o niestandardowych napięciach. Regulacja napięcia jest realizowana poprzez potencjometr (V_adj) umieszczony na urządzeniu. Dioda LED PWR (czerwona) sygnalizuje napięcia na wyjściu przetwornicy. Najważniejsze cechy i funkcje:

• szeroki zakres napięcia regulacji (5V...24V)
• szeroki zakres napięcia wejściowego
• wysoka sprawność modułu
• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• szeroki zakres temperatur pracy (-25°C...+65°C)
• niewielkie rozmiary urządzenia

Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm

Uwagi instalacyjne



• Napięcie wejściowe przetwornicy musi być zawsze wyższe niż napięcie wyjściowe.
• Różnica napięcia między napięciem wejściowym a napięciem wyjściowym to minimum ~3V.



Przykłady zastosowań

  Przykładowe zastosowanie ASDC-200-AD1-OF do zasilania mini komputera napięciem 5V.   Przykładowe zastosowanie ASDC-200-AD1-OF do zasilania rejestratora NVR napięciem 12V.
