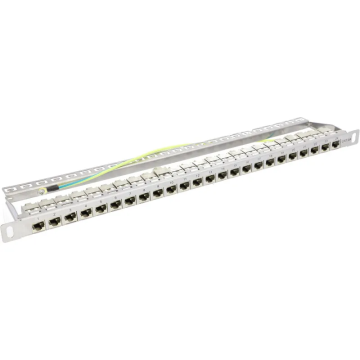

Patch Panel RACK 19" 24xRJ45 FTP Cat6 0,5U ViDiLine R19-PP24-FTP-KAT6
Monitoring > Nasze produkty > Szafy RACK/Skrzynki > Akcesoria do szaf
Producent: VidiLine
Cena brutto: 125,46 zł
Cena netto: 102,00 zł
- Standard: RACK 19", 0,5U
- Porty: 24 × RJ45
- Kategoria: FTP Cat6
- Norma: ANSI/TIA/EIA-568 C.2
- Panel przedni: stal nierdzewna 1,2 mm
- Żywotność RJ45: min. 750 cykli
Patch panel FTP Cat6 do uporządkowanego okablowania sieciowego
Patch panel jest jednym z podstawowych elementów pasywnej infrastruktury sieciowej w szafie RACK. VIDI-R19-PP24-FTP-KAT6 umożliwia zakończenie i uporządkowanie do 24 torów sieciowych kategorii 6, zapewniając czytelny dostęp do portów RJ45 od frontu szafy. Zastosowanie konstrukcji FTP pozwala wykorzystać panel w ekranowanych instalacjach okablowania strukturalnego, przy zachowaniu właściwych zasad montażu całego toru.
Najważniejsze cechy VIDI-R19-PP24-FTP-KAT6
24 porty RJ45
Panel pozwala zakończyć i uporządkować do 24 połączeń sieciowych.
FTP Cat6
Ekranowane gniazda kategorii 6 przeznaczone są do kompatybilnego okablowania strukturalnego.
RACK 19" / 0,5U
Kompaktowa wysokość pozwala wykorzystać tylko 0,5U przestrzeni teleinformatycznej.
Min. 750 cykli RJ45
Producent deklaruje żywotność gniazda RJ45 na minimum 750 cykli połączeniowych.
24 ekranowane porty FTP kategorii 6
Panel wyposażono w 24 gniazda RJ45 FTP Cat6. Rozwiązanie pozwala uporządkować większą liczbę przewodów sieciowych w jednej sekcji szafy RACK i ułatwia późniejszą identyfikację oraz przepinanie poszczególnych torów. Produkt jest zgodny z normą ANSI/TIA/EIA-568 C.2.
Kompaktowa wysokość 0,5U
Wysokość teleinformatyczna 0,5U pozwala ograniczyć ilość przestrzeni zajmowanej przez patch panel. Może mieć to znaczenie szczególnie w mniejszych szafach lub instalacjach, w których istotne jest efektywne wykorzystanie dostępnego miejsca RACK.
Konstrukcja i materiały
Przedni panel wykonano ze stali nierdzewnej o grubości 1,2 mm. Obudowa gniazda Keystone wykonana jest ze stopu cynku, wkładka z poliwęglanu PC, natomiast płytka PCB wykonana została z materiału FR-4 o grubości 1,6 mm. Styki wykorzystują tłoczony pin z brązu fosforowego o grubości 0,35 mm.
Parametry elektryczne patch panela
Producent określa napięcie znamionowe na 125 VAC RMS oraz prąd znamionowy 1,5 A. Maksymalna rezystancja styków wynosi 100 mΩ, natomiast rezystancja izolacji minimum 1000 MΩ przy 500 VDC. Wytrzymałość dielektryczna została określona na 750 VAC RMS, 60 Hz przez 1 minutę.
Do czego służy patch panel RACK?
Patch panel służy do uporządkowanego zakończenia okablowania strukturalnego w szafie RACK. Pozwala zebrać przewody instalacyjne w jednym miejscu i udostępnić porty RJ45 na froncie szafy, skąd mogą być następnie łączone patchcordami z kompatybilnym switchem lub innymi urządzeniami sieciowymi. Takie rozwiązanie ułatwia organizację, diagnostykę oraz późniejsze zmiany w instalacji.
Dane techniczne VIDI-R19-PP24-FTP-KAT6
Najważniejsze parametry 24-portowego patch panela FTP Cat6.
| Model | VIDI-R19-PP24-FTP-KAT6 |
|---|---|
| EAN | 5905811238435 |
| Rodzaj | Patch Panel do szafy RACK |
| Standard montażu | RACK 19" |
| Wysokość teleinformatyczna | 0,5U |
| Liczba portów | 24 × RJ45 |
| Kategoria | FTP Cat6 |
| Norma | ANSI/TIA/EIA-568 C.2 |
| Napięcie | 125 VAC RMS |
| Prąd znamionowy | 1,5 A |
| Rezystancja styków | maks. 100 mΩ |
| Rezystancja izolacji | min. 1000 MΩ przy 500 VDC |
| Wytrzymałość dielektryczna | 750 VAC RMS, 60 Hz, 1 min |
| Warunki pracy | -10°C do +60°C |
| Panel przedni | stal nierdzewna 1,2 mm |
| Obudowa gniazda Keystone | stop cynku |
| Wkładka | PC – poliwęglan |
| Płytka PCB | FR-4, 1,6 mm |
| Styki | brąz fosforowy, 0,35 mm |
| Żywotność RJ45 | min. 750 cykli |
| Szerokość | 482,6 mm |
FAQ – Patch Panel VIDI-R19-PP24-FTP-KAT6
Ile portów posiada patch panel?
Model posiada 24 porty RJ45.
Jakiej kategorii jest panel?
Jest to ekranowany panel FTP kategorii 6.
Do jakich szaf przeznaczony jest patch panel?
Panel przeznaczony jest do kompatybilnych szaf i konstrukcji RACK 19".
Ile miejsca zajmuje panel w szafie?
Wysokość teleinformatyczna wynosi 0,5U.
Czy panel jest zgodny z normą okablowania?
Tak. Karta katalogowa podaje zgodność z ANSI/TIA/EIA-568 C.2.
Jaka jest trwałość gniazd RJ45?
Producent deklaruje minimum 750 cykli dla gniazd RJ45.
Dokumentacja techniczna
Pełne dane techniczne patch panela ViDiLine VIDI-R19-PP24-FTP-KAT6 znajdują się w karcie katalogowej dostępnej w załącznikach produktu.
