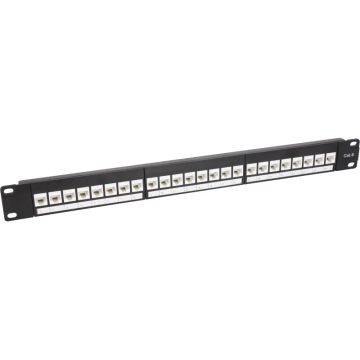

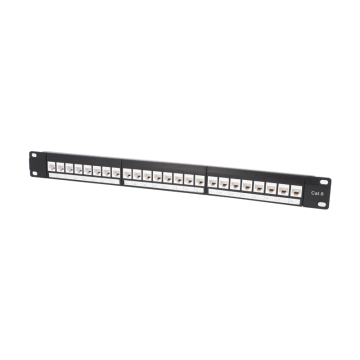

Patch Panel RACK 19" 24xRJ45 UTP Cat6 1U ViDiLine VIDI-R19-PP24-UTP-KAT6
Monitoring > Nasze produkty > Szafy RACK/Skrzynki > Akcesoria do szaf
Producent: VidiLine
Cena brutto: 127,31 zł
Cena netto: 103,50 zł
- Standard: RACK 19", 1U
- Porty: 24 × RJ45
- Kategoria: UTP Cat6
- Norma: ANSI/TIA/EIA-568 C.2
- Wymiary: 482,6 × 44,5 × 79,1 mm
- Żywotność RJ45: min. 750 cykli
.jpgasas.webp?1788528557474)
Patch panel UTP Cat6 do organizacji okablowania sieciowego
VIDI-R19-PP24-UTP-KAT6 pozwala uporządkować zakończenia przewodów sieciowych w jednej sekcji szafy RACK. Panel posiada 24 nieekranowane gniazda RJ45 UTP Cat6, dzięki czemu może stanowić centralny punkt zakończenia okablowania strukturalnego w instalacjach sieciowych. Porty dostępne od frontu ułatwiają późniejsze wykonywanie połączeń za pomocą patchcordów, diagnostykę oraz reorganizację sieci.
Najważniejsze cechy VIDI-R19-PP24-UTP-KAT6
24 porty RJ45
Panel pozwala zakończyć i uporządkować do 24 połączeń sieciowych.
UTP Cat6
Nieekranowane gniazda kategorii 6 przeznaczone są do kompatybilnego okablowania UTP.
RACK 19" 1U
Standardowa szerokość 19" i wysokość 1U ułatwiają integrację w kompatybilnej szafie RACK.
Min. 750 cykli RJ45
Producent deklaruje żywotność gniazd RJ45 na minimum 750 cykli.
24 porty UTP kategorii 6
Panel posiada 24 gniazda RJ45 UTP Cat6, przeznaczone do współpracy z nieekranowanym okablowaniem strukturalnym. Pozwala to zebrać wiele przewodów sieciowych w jednym miejscu i stworzyć czytelny punkt dystrybucyjny w szafie RACK. Produkt jest zgodny z normą ANSI/TIA/EIA-568 C.2.
Standard RACK 19" i wysokość 1U
Panel ma szerokość 482,6 mm i wysokość 44,5 mm. Producent określa wysokość teleinformatyczną jako 1U, dzięki czemu produkt może zostać zintegrowany z kompatybilnymi szafami i konstrukcjami RACK 19".
Konstrukcja i materiały
Przedni panel wykonano z czarnego tworzywa ABS o grubości 1,4 mm. Obudowa gniazda Keystone oraz wkładka wykonane są z PC – poliwęglanu. Płytka PCB została wykonana z materiału FR-4 o grubości 1,6 mm, natomiast styki wykorzystują tłoczony pin z brązu fosforowego o grubości 0,35 mm.
Parametry elektryczne
Napięcie znamionowe wynosi 125 VAC RMS, a prąd znamionowy 1,5 A. Maksymalna rezystancja styków to 100 mΩ, natomiast rezystancja izolacji wynosi minimum 1000 MΩ przy 500 VDC. Wytrzymałość dielektryczna określona została na 750 VAC RMS, 60 Hz przez 1 minutę.
Do czego służy patch panel UTP?
Patch panel służy do uporządkowanego zakończenia nieekranowanego okablowania strukturalnego w szafie teleinformatycznej. Przewody instalacyjne można zakończyć w jednym miejscu, a następnie łączyć porty RJ45 z kompatybilnymi urządzeniami sieciowymi za pomocą patchcordów. Ułatwia to organizację instalacji, jej późniejsze modyfikacje oraz diagnostykę.
Dane techniczne VIDI-R19-PP24-UTP-KAT6
Najważniejsze parametry 24-portowego patch panela UTP Cat6.
| Model | VIDI-R19-PP24-UTP-KAT6 |
|---|---|
| EAN | 5905811238442 |
| Rodzaj | Patch Panel do szafy RACK |
| Standard montażu | RACK 19" |
| Wysokość teleinformatyczna | 1U |
| Liczba portów | 24 × RJ45 |
| Kategoria | UTP Cat6 |
| Norma | ANSI/TIA/EIA-568 C.2 |
| Napięcie | 125 VAC RMS |
| Prąd znamionowy | 1,5 A |
| Rezystancja styków | maks. 100 mΩ |
| Rezystancja izolacji | min. 1000 MΩ przy 500 VDC |
| Wytrzymałość dielektryczna | 750 VAC RMS, 60 Hz, 1 min |
| Warunki pracy | -10°C do +60°C |
| Panel przedni | ABS 1,4 mm, kolor czarny |
| Obudowa gniazda Keystone | PC |
| Wkładka | PC – poliwęglan |
| Płytka PCB | FR-4, 1,6 mm |
| Styki | brąz fosforowy, 0,35 mm |
| Żywotność RJ45 | min. 750 cykli |
| Szerokość | 482,6 mm |
| Wysokość | 44,5 mm |
| Głębokość | 79,1 mm |
FAQ – Patch Panel VIDI-R19-PP24-UTP-KAT6
Ile portów posiada patch panel?
Panel posiada 24 porty RJ45.
Czy jest to wersja ekranowana?
Nie. Model jest przeznaczony do nieekranowanego okablowania UTP Cat6.
Do jakich szaf przeznaczony jest panel?
Panel przeznaczony jest do kompatybilnych szaf i konstrukcji RACK 19".
Ile miejsca zajmuje panel w szafie?
Panel zajmuje 1U wysokości teleinformatycznej.
Czy panel spełnia normę Cat6?
Karta katalogowa podaje zgodność z ANSI/TIA/EIA-568 C.2.
Jaka jest trwałość gniazd RJ45?
Producent deklaruje minimum 750 cykli dla gniazd RJ45.
Dokumentacja techniczna
Pełne dane techniczne patch panela ViDiLine VIDI-R19-PP24-UTP-KAT6 znajdują się w karcie katalogowej dostępnej w załącznikach produktu.
