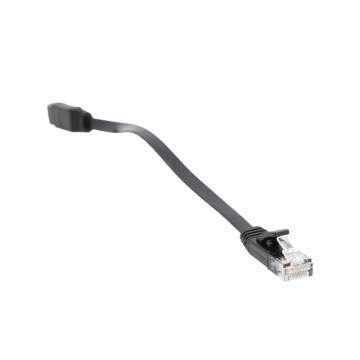

BESTLAN KAB-P6-UTP-0,2-FL-V2 – patchcord płaski UTP kat. 6 RJ45, 0,2 m, czarny, miedziany
Monitoring > Nasze produkty > Patchcordy
Producent: BestLan
Cena brutto: 6,00 zł
Cena netto: 4,88 zł
- Płaski patchcord UTP kategorii 6 – BESTLAN KAB-P6-UTP-0,2-FL-V2
- Długość nominalna 0,2 m (20 cm) – tolerancja ±30 mm
- Czarny, płaski przewód – wymiary powłoki 1,5 × 6,0 ±0,2 mm
- Pasmo do 250 MHz – rekomendowane połączenia do 1 Gbit/s
- Dwa złącza RJ45 8P8C – nieekranowane, zalewane, pozłacane
- Przewodniki BC – linka z miedzi bez powłoki, 4 pary przewodów
- Izolacja HDPE i powłoka PVC – konstrukcja nieekranowana UTP
- Połączenie proste T568B – przyporządkowanie pinów 1:1
Najważniejsze cechy płaskiego patchcordu BESTLAN 20 cm
Krótka długość 20 cm
Praktyczna do połączeń blisko rozmieszczonych portów, bez nadmiaru przewodu.
Płaska konstrukcja
Profil 1,5 × 6,0 mm ułatwia układanie przewodu w miejscach z ograniczoną przestrzenią.
Kategoria 6 i miedź BC
Cztery pary miedzianych przewodników, pasmo do 250 MHz i zalecane połączenia do 1 Gbit/s.
Gotowe wtyki RJ45
Dwa nieekranowane, zalewane złącza RJ45 8P8C z pozłacanymi stykami.
Płaski kabel RJ45 20 cm – krótkie połączenia sieciowe
Patchcord o długości 20 cm jest przeznaczony do łączenia portów i urządzeń znajdujących się bardzo blisko siebie. Może być stosowany między sąsiadującymi urządzeniami sieciowymi, w panelach krosowych lub przy organizowaniu połączeń w niewielkiej przestrzeni.
Krótka długość ogranicza nadmiar kabla, a płaski przekrój ułatwia jego ułożenie. Przed wyborem warto uwzględnić nie tylko odległość między portami, ale również potrzebny zapas na poprowadzenie przewodu bez nadmiernego naprężenia.
Miedziane przewodniki BC i płaski profil kabla
W kablu zastosowano linkę BC (Bare Copper), czyli miedź bez powłoki. Konstrukcja obejmuje cztery pary przewodów (4 × 2 × 7). Karta katalogowa podaje średnicę przewodnika 0,08 mm oraz oznaczenie 32 AVG.
Izolację wykonano z HDPE, natomiast zewnętrzną powłokę z PVC. Wymiary płaskiego przekroju wynoszą 1,5 × 6,0 ±0,2 mm.
Przewód ma konstrukcję UTP, czyli jest nieekranowany. Zastosowane żyły BC są miedziane – nie jest to przewód wykonany z aluminium pokrytego miedzią (CCA).
Złącza RJ45 8P8C i połączenie proste T568B
Patchcord zakończono dwoma nieekranowanymi, zalewanymi wtykami RJ45 8P8C z pozłacanymi stykami. Przewód jest gotowy do podłączenia bez konieczności samodzielnego zaciskania końcówek.
Układ połączeń odpowiada schematowi T568B. Piny obu wtyków połączono w układzie prostym 1:1, zgodnie z diagramem z karty katalogowej.
Dane techniczne BESTLAN KAB-P6-UTP-0,2-FL-V2
Specyfikacja czarnego, płaskiego patchcordu RJ45 kategorii 6 o długości 20 cm.
| Marka | BESTLAN |
|---|---|
| Model | KAB-P6-UTP-0,2-FL-V2 |
| Typ produktu | Płaski patchcord / kabel krosowy Ethernet |
| Kategoria | 6 |
| Ekranowanie | UTP – nieekranowany |
| Długość nominalna | 0,2 m (20 cm) |
| Tolerancja długości | ±30 mm |
| Kolor | Czarny |
| Przekrój przewodu | Płaski |
| Wymiary powłoki zewnętrznej | 1,5 × 6,0 ±0,2 mm |
| Pasmo | Do 250 MHz |
| Zalecana prędkość połączenia | Do 1 Gbit/s |
| Złącza | 2 × RJ45 8P8C, nieekranowane, zalewane, pozłacane |
| Schemat połączenia | Prosty, T568B, piny 1:1 |
| Materiał przewodnika | BC – miedź bez powłoki |
| Konstrukcja żył | 4 pary (4 × 2 × 7) |
| Średnica przewodnika | 0,08 mm; oznaczenie 32 AVG w karcie katalogowej |
| Materiał izolacji | HDPE |
| Powłoka zewnętrzna | PVC |
| Rezystancja przewodnika | Maks. 1,5 Ω/m |
| Rezystancja izolacji | Min. 2 MΩ |
Ważne informacje dotyczące parametrów kabla
Zalecana prędkość: producent rekomenduje przewód do połączeń o prędkości do 1 Gbit/s.
Tolerancja długości: dla kabli o długości nominalnej do 1 m producent dopuszcza odchylenie ±30 mm. Dla wariantu 0,2 m oznacza to długość w granicach około 17–23 cm.
Testy pomiarowe: przewód jest produkowany zgodnie ze standardem kategorii 6, jednak według karty katalogowej w zależności od warunków pomiarowych może nie przechodzić testów typu Fluke Test.
Dlaczego warto wybrać płaski patchcord BESTLAN 20 cm?
- Krótka długość 20 cm – ogranicza nadmiar przewodu między blisko położonymi portami.
- Płaska budowa – ułatwia prowadzenie kabla w ograniczonej przestrzeni.
- Miedziane przewodniki BC – linka z miedzi bez powłoki, a nie aluminium CCA.
- Kategoria 6 – pasmo do 250 MHz i zalecana transmisja do 1 Gbit/s.
- Gotowe złącza RJ45 – bez konieczności samodzielnego zaciskania wtyków.
FAQ – BESTLAN KAB-P6-UTP-0,2-FL-V2
Czy ten kabel jest płaski?
Tak. To płaski patchcord o wymiarach powłoki 1,5 × 6,0 ±0,2 mm.
Jaką długość ma przewód?
Długość nominalna wynosi 0,2 m (20 cm), z tolerancją ±30 mm.
Czy kabel nadaje się do połączeń 1 Gb/s?
Tak. Producent rekomenduje przewód do połączeń o prędkości do 1 Gbit/s.
Czy przewodniki są miedziane?
Tak. Zastosowano linkę BC, czyli miedź bez powłoki. Nie jest to przewód CCA.
Czy patchcord jest ekranowany?
Nie. Jest to przewód UTP z nieekranowanymi złączami RJ45.
Czy przewód jest gotowy do podłączenia?
Tak. Oba końce kabla są fabrycznie zakończone wtykami RJ45 8P8C.
Czy kabel ma gwarantowany pozytywny wynik Fluke Test?
Nie. Karta katalogowa wskazuje, że w zależności od warunków pomiarowych przewód może nie przechodzić testów typu Fluke Test.
BESTLAN KAB-P6-UTP-0,2-FL-V2 – czarny, płaski kabel sieciowy RJ45 20 cm
BESTLAN KAB-P6-UTP-0,2-FL-V2 to płaski patchcord UTP kategorii 6 o długości nominalnej 0,2 m. Miedziane przewodniki BC, pasmo do 250 MHz, dwa fabrycznie zakończone złącza RJ45 i zalecana prędkość do 1 Gbit/s sprawiają, że jest praktycznym rozwiązaniem do krótkich połączeń sieciowych.
