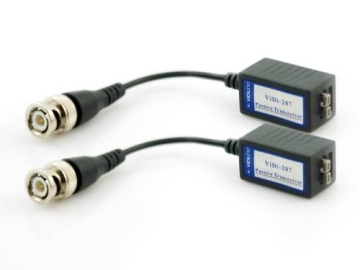

ViDi-207 przeznaczony jest do przesyłu sygnału wizyjnego z jednego źródła za pomocą skrętki komputerowej. Umieszczenie wtyku BNC na przewodzie, daje możliwość wyprowadzenia sygnału z kamery do skrętki komputerowej poprowadzonej np. w podwieszanym suficie. Wtedy sam transformator jest niewidoczny dla osób postronnych.
Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii).
Należy zwrócić uwagę na prawidłowe połączenie zacisków: (+) do (+) oraz (-) do (-). Odwrotne połączenie spowoduje zakłócenia obrazu.
Parametry techniczne:
- zasięg: 400 m
- zakres napięcia we/wy 75Ω (CVBS): 1Vpp
- tłumienie przelotowe: -0,5dB (dla f=5Mhz)
- zakres pasma video: 0 do 50Mhz (-3dB)
- CMRR (dB @ 5MHz): 50dB
- impedancja we/wy koncentrycznego: 75Ω
- impedancja we/wy symetrycznego: 100Ω
- typ złącza we/wy koncentrycznego: wtyk BNC męski (MALE)
- typ złącz we/wy symetrycznego: zaciski kablowe
- temp. pracy: 0 do 55º Celsjusza
- długość przewodu: 90 mm
- waga: 21 g
