Zestaw kontroli dostepu z czytnikiem kart. W zestawie 5 kart zblizeniowych. Zestaw jest gotowy do podlaczenia. W przypadku zaniku napiecia w sieci zasilacz buforowy z akumulatorem gwarantuje prawidlowa nieprzerwana prace systemu.

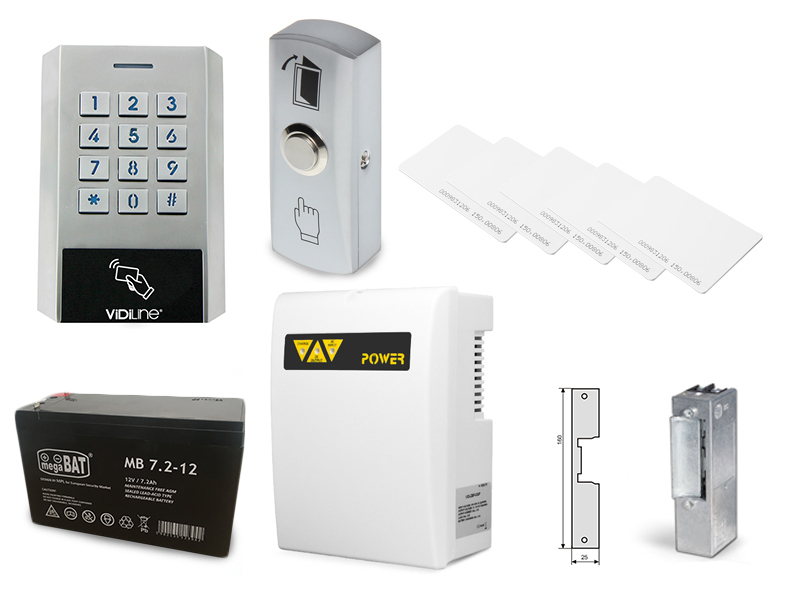

W skład zestawu wchodzą:
- Zamek kodowy z czytnikiem kart VidiLine VIDI-AC-3CSW x1 szt.
- Przycisk wyjscia natynkowy ATLO-PB-2 x1 szt.
- Zasilacz buforowy VIDI-ZBF-015P x1 szt.
- Elektrozaczep 810 x1 szt.
- Akumulator 7,2Ah x1 szt.
- Karta zblizeniowa x5 szt.
- Szyld krótki 901G x1 szt.

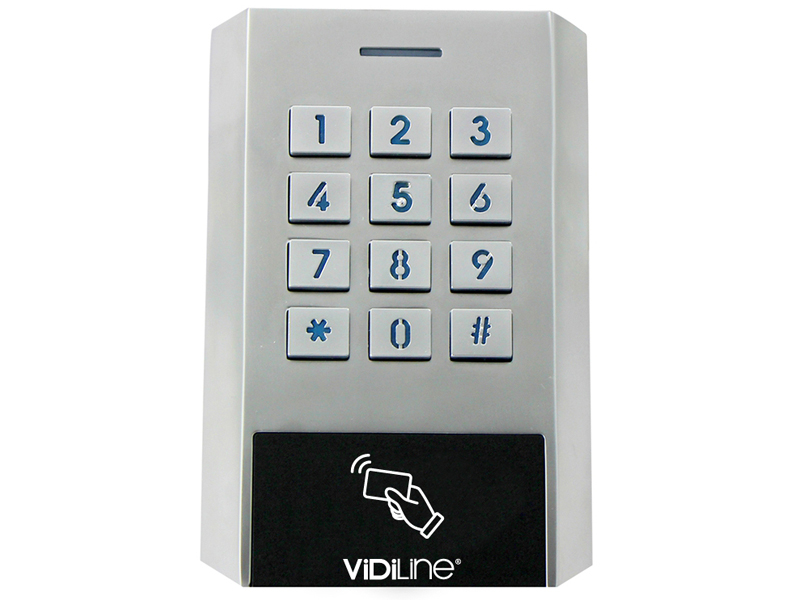

VIDI-AC-3CSW to wielofunkcyjny samodzielny kontroler dostępu do drzwi pojedyńczych. Działa również jako czytnik Wiegand. Korzysta z procesora MCU firmy Atmel zapewniającego wysoką wydajność. Obsługa jest bardzo przyjazda dla użytkowanika, a praca w obwodzie niskiego napięcia zapewnia długą żywotność.
Wymiary urządzenia:
- 114,5 x 75 x 22 mm (dł. x szer. x gł.)
Cechy:

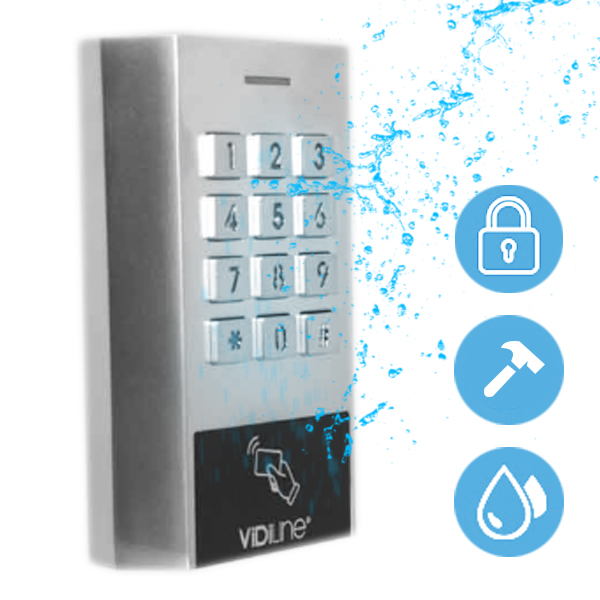

- Wodoodporny, klasa szczelnosci IP66.
- Solidna, metalowa obudowa (łącznie z klawiszami)
- Obsługa kodów i kart/breloków zbliżeniowych 125kHz
- 3 tryby pracy: samodzielny, czytnik Wiegand, kontroler Wiegand
- Tryb śluzy.
- Obsługa 1000 uzytkowników.
- 2 tryby pracy przekaźnika: monostabilny i bistabilny.
- Fotorezystor w układzie antysabotażowy.
- Zasilanie 12-28V AC/DC - bez polaryzacji.
- Sygnalizacja świetlna i dźwiękowa
- Kopiowanie danych pomiędzy urządzeniami.
Przycisk wyjscia do wyzwolenia sygnalu otwarcia drzwi w systemach kontroli dostepu.
Cechy:
- Typ styku: NO, monostabilny
- Obciazalnosc styków: 3 A / 36 V DC
- Material wykonania: Stal nierdzewna
- Kolor: Srebrny
- Klasa szczelnosci: IP44
- Waga: 0.1 kg
- Wymiary: 83 x 32 x 25 mm
- Gwarancja: 2 lata
Zasilacz buforowy VIDI-ZBF-015P 1,5A z oddzielnym torem ladowania akumulatora 0,8A. Urzadzenie charakteryzuje sie bardzo kompaktowymi wymiarami, jednak mimo to zmiescimy w srodku akumulator o pojemnosci 7Ah lub 7,2Ah. Zasilacz posiada lampki informujace o stanie jego pracy. Obudowa wykonana z tworzywa sztucznego wyposazona w otwory wentylacyjne oraz uchwyty do zamontowania na scianie.
Parametry techniczne:
- Napiecie wejsciowe: 190-240V AC 50/60Hz
- Napiecie wyjsciowe przy zasilaniu z sieci: 13,8V DC
- Napiecie wyjsciowe przy zasilaniu z akumulatora: 10,0-12,5V DC
- Moc calkowita: 32W
- Prad wyjsciowy: 1,5A
- Prad ladowania akumulatora: 0,8A
- Lampki sygnalizacyjne: AC wejscie, DC wyjscie, Ladowanie
- Zabezpieczenia: zabezpieczenie przed przepieciami, zabezpieczenie przed zwarciem, zabezpieczenie przed przeladowaniem akumulatora, zabezpieczenie przed nadmiernym rozladowaniem
- Wymiary: 225 mm (wys) x 167mm (szer) x 102 mm (glebokosc)
- Miejsce na akumulator: 7Ah lub 7,2Ah - brak w zestawie
Akumulator zelowy o pojemnosci 7,2Ah i napieciu 12V. Posiada hermetyczna konstrukcje i moze pracowac w dowolnym polozeniu. Zaletami urzadzenia jest ognioodpornosc, zywotnosc, bezobslugowosc jak i równiez szeroki zakres zastosowania oraz wysoka jakosc.
Cechy urzadzenia:
- Projektowana zywotnosc 5 lat (6-9 lat wedlug Eurobat)
- Ponad 500 cykli przy glebokosci rozladowania do 50%
- Gwarancja: 1 rok
Parametry techniczne:
- Napiecie nominalne:12V
- Pojemnosc:I=C/20: 7,2Ah
- Obudowa:UL94HB ABS
- Wymiary:151 x 65 x 100 mm (dlugosc x szerokosc x wysokosc)
- Waga:2,051 kg
Elektrozaczep 810 stosowany jest do zdalnego otwierania drzwi i furtek, lewych i prawych oraz dwuskrzydlowych. Model 810 zostal wykonany ze stopów aluminium, pokryty lakierem proszkowym. Zaczep elektromagnetyczny jest przeznaczony do drzwi i furtek z ksztaltowników metalowych, do wspólpracy z zamkiem zapadkowo-zasuwkowym lub zapadkowym.
Zaczepy moga wspólpracowac z instalacja domofonowa w drzwiach wejsciowych budynków wielorodzinnych. Wykonuje sie je z materialów odpornych na korozje, a wiec moga byc instalowane na zewnatrz budynków jednak powinny byc chronione przed zalaniem, wplywami atmosferycznymi i zamalowaniem farba..
Parametry techniczne:
- Natezenie: ok. 500 mA
- Napiecie zasilania: 12V
- Wymiary: 89 x 20 x 29 mm
Karta magnetyczna znajduje zastosowanie w czytnikach zblizeniowych naszej firmy ECK-03. Karta dziala na czestotliwosci 125kHz.
Szyld plaski do elektrozaczepu krótki 901G.
Schemat Podłączenia Zestawu:
