Ajax 12V PSU for NVR – moduł zasilania 12 V DC do rejestratorów Ajax NVR

Dedykowana płytka zasilająca, która pozwala zasilać rejestrator Ajax NVR z niskonapięciowego źródła energii zamiast standardowego zasilacza 110/230 V AC.

Ajax 12V PSU for NVR to moduł zasilający przeznaczony do montażu wewnątrz obudowy kompatybilnego rejestratora Ajax NVR. Zastępuje fabryczny zasilacz sieciowy i umożliwia pracę urządzenia z odpowiedniego źródła prądu stałego.

Rozwiązanie sprawdzi się w instalacjach wykorzystujących akumulator, niskonapięciową instalację DC lub zewnętrzny system podtrzymania zasilania. Przy prawidłowo dobranym źródle energii rejestrator może kontynuować nagrywanie również wtedy, gdy niedostępne jest zasilanie sieciowe.

Wyjście 12 V DC Maks. 2 A Wejście 8–16 V DC 2 tryby pracy NVR 8 / 16 kanałów

Ciągłość nagrywania przy zaniku napięcia sieciowego

Moduł 12V PSU for NVR umożliwia zasilanie rejestratora z odpowiednio przygotowanego źródła niskonapięciowego, np. akumulatora. Dzięki temu system monitoringu może działać także w obiekcie z niestabilną siecią energetyczną. Rzeczywisty czas działania zależy od pojemności i stanu źródła energii oraz poboru mocy rejestratora i zamontowanego dysku.

NAJWAŻNIEJSZE ZALETY

Dlaczego warto wybrać Ajax 12V PSU for NVR?

Moduł rozszerza możliwości zasilania rejestratora Ajax NVR, zapewniając większą elastyczność instalacji i możliwość wykorzystania zewnętrznych źródeł energii DC.

01

Zasilanie z akumulatora

Możliwość podłączenia odpowiedniego źródła energii DC i pracy rejestratora niezależnie od standardowego zasilacza sieciowego.

02

Dwa tryby napięcia

Praca przy napięciu wejściowym 8–16 V lub 12,1–16 V DC, zależnie od ustawienia zworki.

03

Ochrona akumulatora

Tryb ze zworką umożliwia wcześniejsze wyłączenie rejestratora po spadku napięcia źródła zasilania.

04

Dedykowany do NVR

Kompatybilność z rejestratorami Ajax NVR 8- i 16-kanałowymi oraz montaż wewnątrz obudowy.

SPOSÓB DZIAŁANIA

Zasilanie rejestratora Ajax NVR bez standardowego zasilacza 230 V

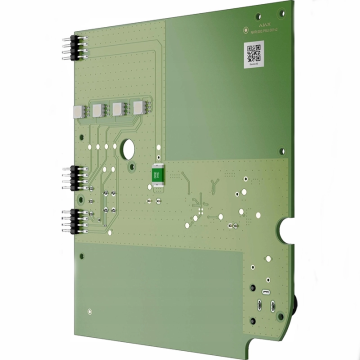

Ajax 12V PSU for NVR to elektroniczna płytka instalowana wewnątrz obudowy rejestratora wideo. Podczas montażu zastępuje fabryczny moduł zasilający 110/230 V AC.

Po wymianie rejestrator może korzystać z odpowiedniego niskonapięciowego źródła zasilania, w tym instalacji akumulatorowej. To rozwiązanie przeznaczone do obiektów, w których tradycyjne zasilanie sieciowe jest niestabilne, trudno dostępne lub wymagana jest możliwość pracy z zasilania rezerwowego.

Moduł zapewnia na wyjściu 12 V DC ±3% przy maksymalnym prądzie wyjściowym 2 A. Zakres dopuszczalnego napięcia wejściowego zależy od wybranego trybu pracy.

Co jest potrzebne do pracy z akumulatora?

Moduł należy zamontować w kompatybilnym Ajax NVR, a następnie podłączyć właściwie dobrane źródło prądu stałego. Sam moduł nie przechowuje energii — do pracy przy zaniku sieci potrzebne jest zewnętrzne źródło zasilania, np. akumulator lub odpowiednia instalacja rezerwowa.

KONFIGURACJA ZASILANIA

Dwa tryby pracy – wybór za pomocą zworki

Ajax 12V PSU for NVR pozwala dopasować zakres napięcia zasilającego do charakterystyki używanego źródła energii. Dostępne są dwa tryby:

TRYB 1

8–16 V DC

Bez zworki. Rejestrator działa w szerokim zakresie napięcia wejściowego.

Próg włączenia przy wzroście napięcia: 8,1 V DC.

Próg wyłączenia przy spadku napięcia: 8,0 V DC.

TRYB 2

12,1–16 V DC

Ze zworką. Tryb przeznaczony do zastosowań, w których istotne jest wcześniejsze wyłączenie rejestratora przy spadku napięcia.

Próg włączenia przy wzroście napięcia: 12,1 V DC.

Próg wyłączenia przy spadku napięcia: 10,35 V DC.

Jak dobrać tryb do instalacji?

Wybór trybu powinien uwzględniać parametry akumulatora, sposób jego ładowania oraz zabezpieczenia przed nadmiernym rozładowaniem. W trybie ze zworką rejestrator wyłącza się przy wyższym napięciu, co może być korzystne dla źródeł energii wymagających ograniczenia głębokości rozładowania.

MONTAŻ I INSTALACJA

Moduł montowany wewnątrz rejestratora Ajax NVR

12V PSU for NVR instaluje się bezpośrednio w obudowie rejestratora, w miejsce standardowej płytki zasilającej. Moduł został zaprojektowany do współpracy z konstrukcją kompatybilnych urządzeń Ajax NVR.

Według producenta profesjonalny instalator może przeprowadzić wymianę w około 10 minut, korzystając z wkrętaka PH1 oraz instrukcji urządzenia. Faktyczny czas zależy od warunków instalacji.

Podłączenie zasilania odbywa się przy wykorzystaniu standardowego połączenia typu jack. W zestawie znajduje się adapter zaciskowy, ułatwiający przyłączenie odpowiednio przygotowanego przewodu zasilającego.

Bezpieczeństwo montażu

Wymianę wewnętrznego modułu zasilania powinien przeprowadzić wykwalifikowany instalator zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy całkowicie odłączyć rejestrator od wszystkich źródeł energii. Moduł nie jest przeznaczony do bezpośredniego podłączenia napięcia sieciowego 230 V.

KOMPATYBILNOŚĆ

Dedykowany do rejestratorów Ajax NVR

Zgodnie z kartą techniczną moduł jest kompatybilny z następującymi rejestratorami:

Ajax NVR (8-ch)

Rejestrator sieciowy Ajax z obsługą do 8 kanałów wideo.

Ajax NVR (16-ch)

Rejestrator sieciowy Ajax z obsługą do 16 kanałów wideo.

Przed instalacją warto potwierdzić kompatybilność konkretnej wersji sprzętowej rejestratora i zapoznać się z aktualną instrukcją montażu.

ZASTOSOWANIE

Gdzie sprawdzi się Ajax 12V PSU for NVR?

Domowy monitoring

Praca rejestratora z odpowiednio dobranym akumulatorem w instalacji z zasilaniem rezerwowym.

Firmy i biura

Ograniczanie przerw w nagrywaniu związanych z zanikiem zasilania sieciowego.

Obiekty bez sieci 230 V

Zasilanie NVR z odpowiedniego systemu niskonapięciowego, bez korzystania z fabrycznego zasilacza AC.

Systemy akumulatorowe

Integracja rejestratora z instalacją DC i dobór trybu pracy do parametrów źródła energii.

PARAMETRY URZĄDZENIA

Dane techniczne Ajax 12V PSU for NVR

Specyfikacja modułu zasilającego 112255.305.NC.

Parametr Specyfikacja
Producent Ajax Systems
Nazwa produktu 12V PSU for NVR
Kod producenta 112255.305.NC
EAN / GTIN 4823114066863
Linia produktów Ajax Baseline
Rodzaj urządzenia Wewnętrzny moduł zasilania DC do NVR
Kompatybilność Ajax NVR (8-ch), Ajax NVR (16-ch)
Miejsce montażu Wewnątrz obudowy rejestratora NVR
Zastępowany element Standardowy zasilacz 110/230 V AC
Napięcie wejściowe – bez zworki 8–16 V DC
Napięcie wejściowe – ze zworką 12,1–16 V DC
Maksymalny prąd wejściowy Do 4 A, przy maksymalnym prądzie wyjściowym 2 A
Próg włączenia – bez zworki 8,1 V DC (bez obciążenia)
Próg wyłączenia – bez zworki 8,0 V DC (bez obciążenia)
Próg włączenia – ze zworką 12,1 V DC (bez obciążenia)
Próg wyłączenia – ze zworką 10,35 V DC (bez obciążenia)
Napięcie wyjściowe 12 V DC ±3%
Maksymalny prąd wyjściowy 2 A
Pobór prądu po wyłączeniu 110 µA
Pobór prądu w spoczynku 65 mA
Gniazdo zasilania 6,5 × 2,0 mm, żeńskie
Wtyczka zasilania 5,5 × 2,1 mm, męska
Przekrój przewodu AWG 12–14
Wymiary płytki 118 × 123 × 17 mm
Masa płytki 51 g
Temperatura pracy Od 0°C do +40°C
Wilgotność robocza Do 75%
Stopień ochrony IP20
Adapter zaciskowy Dołączony do zestawu

KOMPLETACJA

Zawartość zestawu Ajax 12V PSU for NVR

  • Moduł zasilania Ajax 12V PSU for NVR
  • Adapter zaciskowy
  • Skrócona instrukcja

Rejestrator Ajax NVR, akumulator, przewody i zewnętrzne źródło zasilania nie są elementami wskazanego zestawu.

KORZYŚCI DLA UŻYTKOWNIKA

Dlaczego Ajax 12V PSU for NVR to praktyczny wybór?

  • Alternatywne zasilanie rejestratora – możliwość pracy z odpowiedniego źródła DC.
  • Wsparcie ciągłości monitoringu – możliwość nagrywania podczas zaniku zasilania sieciowego, gdy dostępna jest energia rezerwowa.
  • Dwa zakresy wejściowe – 8–16 V i 12,1–16 V DC.
  • Tryb ograniczający rozładowanie – wcześniejszy próg wyłączenia przy zainstalowanej zworce.
  • Dedykowana kompatybilność – rejestratory Ajax NVR 8- i 16-kanałowe.
  • Stabilizowane wyjście – napięcie 12 V DC ±3%, maksymalnie 2 A.
  • Montaż wewnętrzny – płytka zastępuje standardowy moduł zasilania AC.
  • Adapter zaciskowy w zestawie – ułatwia przygotowanie przyłącza zasilającego.

PYTANIA I ODPOWIEDZI

FAQ – Ajax 12V PSU for NVR

Do czego służy Ajax 12V PSU for NVR?

Jest to moduł zasilania DC, który zastępuje standardową płytkę zasilającą w rejestratorze Ajax NVR. Umożliwia zasilanie rejestratora z odpowiedniego niskonapięciowego źródła energii.

Z którymi rejestratorami jest kompatybilny?

Dokumentacja wskazuje kompatybilność z Ajax NVR (8-ch) oraz Ajax NVR (16-ch).

Czy moduł umożliwia zasilanie z akumulatora?

Tak. Można wykorzystać odpowiednio dobrany akumulator lub inne źródło prądu stałego o parametrach zgodnych z wymaganiami modułu. Akumulator nie znajduje się w zestawie.

Czy zapewnia automatycznie zasilanie awaryjne?

Nie samodzielnie. Moduł nie zawiera akumulatora ani energii zapasowej. Do podtrzymania pracy rejestratora potrzebne jest odpowiednie zewnętrzne źródło zasilania i poprawnie przygotowana instalacja.

Jakie napięcie wejściowe obsługuje moduł?

Dostępne są dwa zakresy: 8–16 V DC bez zworki oraz 12,1–16 V DC ze zworką.

Po co stosuje się zworkę?

Zworka wybiera tryb pracy z wyższym progiem wyłączenia. Rejestrator wyłącza się po spadku napięcia poniżej około 10,35 V DC w warunkach opisanych w dokumentacji, co może pomóc ograniczać rozładowanie źródła energii.

Czy moduł podłącza się bezpośrednio do 230 V?

Nie. Moduł jest przeznaczony do zasilania niskim napięciem DC i zastępuje standardowy zasilacz sieciowy w rejestratorze. Nie wolno podłączać wejścia modułu bezpośrednio do sieci 230 V AC.

Czy moduł montuje się na zewnątrz budynku?

Moduł montuje się wewnątrz obudowy rejestratora NVR. Ma stopień ochrony IP20 i nie jest przeznaczony do samodzielnego montażu na otwartej przestrzeni.

Co znajduje się w komplecie?

Zestaw obejmuje moduł Ajax 12V PSU for NVR, adapter zaciskowy oraz skróconą instrukcję.

AJAX 12V PSU FOR NVR | 112255.305.NC

Większa niezależność zasilania rejestratora Ajax NVR

Ajax 12V PSU for NVR 112255.305.NC to dedykowany moduł zasilający do rejestratorów Ajax NVR 8- i 16-kanałowych. Pozwala zastąpić standardowe zasilanie sieciowe źródłem niskonapięciowym, zapewnia wyjście 12 V DC ±3% i obsługuje dwa zakresy napięcia wejściowego. W połączeniu z odpowiednio dobranym akumulatorem lub systemem zasilania rezerwowego wspiera ciągłość rejestrowania obrazu w instalacjach monitoringu.
