Ajax vhfBridge Lite Jeweller – Moduł Integracyjny do Nadajników VHF, 8 Wyjść, Grade 2, Bez Obudowy – 38188.92.WH1

AJAX SYSTEMS | MODUŁ INTEGRACYJNY | VHFBRIDGE LITE

Ajax vhfBridge Lite Jeweller – moduł integracyjny do nadajników VHF z 8 wyjściami, bez obudowy

Połącz bezprzewodowy system alarmowy Ajax z zewnętrznym nadajnikiem VHF i rozbuduj możliwości przekazywania sygnałów alarmowych do stacji monitorowania.

Ajax vhfBridge Lite Jeweller 38188.92.WH1 to profesjonalny moduł integracyjny przeznaczony do współpracy systemów alarmowych Ajax z kompatybilnymi nadajnikami radiowymi VHF innych producentów. Urządzenie odbiera zdarzenia z centrali Ajax za pomocą protokołu Jeweller i przekazuje odpowiednie sygnały do nadajnika przez programowalne wyjścia wyzwalające.

Moduł wyposażono w 8 konfigurowalnych wyjść dodatnich lub ujemnych, obsługę szerokiego katalogu zdarzeń, zdalną konfigurację przez aplikacje Ajax PRO oraz możliwość zasilania podłączonego nadajnika VHF.

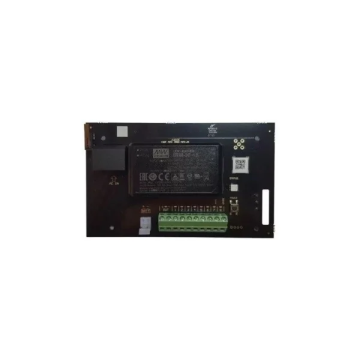

Wersja Lite – moduł bez obudowy

Kod 38188.92.WH1 dotyczy wariantu vhfBridge bez fabrycznej obudowy. Jest przeznaczony do profesjonalnej integracji, na przykład w odpowiednio przygotowanej obudowie instalacyjnej. Nie należy mylić go z kompletnym vhfBridge White w obudowie, dostępnym pod odrębnym kodem producenta 38186.92.WH1.

INTEGRACJA SYSTEMÓW ALARMOWYCH

Moduł łączący system Ajax z nadajnikiem VHF

Ajax vhfBridge Lite umożliwia integrację bezprzewodowego systemu zabezpieczeń Ajax z kompatybilnymi nadajnikami radiowymi VHF wykorzystywanymi do komunikacji ze stacją monitorowania alarmów.

Po wystąpieniu odpowiednio skonfigurowanego zdarzenia centrala Ajax przekazuje informację radiowo do modułu vhfBridge. Moduł aktywuje przypisane wyjście, a podłączony nadajnik VHF może przekazać sygnał dalej do infrastruktury monitorowania.

To szczególnie przydatne w obiektach, gdzie istnieje już infrastruktura transmisji radiowej i potrzebna jest integracja systemu Ajax z dotychczasowym sposobem przekazywania alarmów.

vhfBridge nie jest samodzielnym nadajnikiem VHF. Do transmisji radiowej do stacji monitorowania wymagany jest oddzielny, kompatybilny nadajnik oraz odpowiednia infrastruktura odbiorcza.

8 WYJŚĆ WYZWALAJĄCYCH

Konfigurowalne wyjścia dodatnie i ujemne

Urządzenie posiada 8 programowalnych wyjść wyzwalających, pozwalających przekazywać do nadajnika odpowiednio przypisane zdarzenia z systemu alarmowego.

Każde wyjście może zostać skonfigurowane jako dodatnie lub ujemne, zależnie od sposobu sterowania wymaganego przez podłączony nadajnik VHF.

W aplikacji Ajax PRO instalator może określić, które zdarzenia mają powodować aktywację danego wyjścia oraz jak długo ma trwać sygnał sterujący. Dokumentacja opisuje możliwość przypisania zdarzeń spośród 156 typów.

Wyjścia umożliwiają elastyczną współpracę z nadajnikami posiadającymi odpowiednie wejścia przekaźnikowe lub wyzwalające. Dobór schematu podłączenia powinien wynikać ze specyfikacji konkretnego nadajnika.

KOMPATYBILNOŚĆ

Współpraca z centralami Ajax i nadajnikami VHF

Według przesłanej karty katalogowej vhfBridge jest kompatybilny z centralami Ajax Hub 2, Hub Plus oraz Hub 2 Plus. Dokumentacja wskazuje również obsługę odpowiednich podwajaczy zasięgu.

Po stronie nadajnika VHF konieczna jest zgodność elektryczna i logiczna jego wejść z wyjściami sterującymi vhfBridge. Moduł jest przeznaczony do integracji z rozwiązaniami posiadającymi odpowiednie wejścia przekaźnikowe lub dodatnie/ujemne wejścia wyzwalające.

Kompatybilność konkretnego nadajnika, sposób aktywacji wejść i wymagania zasilania należy sprawdzić przed instalacją.

ZASILANIE I PODTRZYMANIE

Zasilanie sieciowe i możliwość podłączenia akumulatora 12 V

Moduł vhfBridge jest zasilany z sieci 110–240 V AC zgodnie z kartą katalogową producenta. Posiada również wejście do podłączenia zewnętrznego akumulatora zapasowego 12 V DC.

Producent zaleca akumulator o pojemności 4 Ah lub 7 Ah. W odpowiedniej konfiguracji podtrzymanie pracy modułu i nadajnika może wynosić do 75 godzin, zależnie od poboru energii i zastosowanego akumulatora.

vhfBridge udostępnia wyjście zasilające dla nadajnika VHF o napięciu 10,5–15,5 V DC i maksymalnym prądzie 2 A.

KONFIGURACJA I OBSŁUGA

Dodawanie kodem QR i zdalne ustawienia w Ajax PRO

Dodawanie vhfBridge do systemu odbywa się za pomocą kodu QR i aplikacji Ajax. Po połączeniu z kompatybilnym hubem instalator może przejść do konfiguracji wyjść i przypisanych zdarzeń.

W aplikacjach Ajax PRO dostępny jest wybór rodzaju zdarzenia, typu sygnału wyjściowego oraz czasu trwania impulsu. Ułatwia to dopasowanie modułu do wymagań konkretnego nadajnika bez konieczności każdorazowej zmiany fizycznego okablowania.

Konfiguracja może obejmować również kontrolę komunikacji z centralą i monitorowanie wybranych stanów modułu.

BEZPIECZEŃSTWO I OCHRONA

Grade 2, wykrywanie sabotażu i kontrola komunikacji

Zgodnie z przesłaną kartą katalogową moduł spełnia wymagania EN 50131 Grade 2 oraz PD 6662:2017.

Urządzenie obsługuje wykrywanie manipulacji i prób sabotażu. W przypadku wersji Lite skuteczność ochrony przed fizycznym dostępem zależy również od zastosowanej obudowy i sposobu montażu.

Komunikację radiową wspierają mechanizmy ochrony przed fałszowaniem oraz przeskakiwania częstotliwości. Interwał sprawdzania połączenia można ustawiać w zakresie 12–300 sekund.

Funkcje te pomagają kontrolować integralność systemu i stan komunikacji, jednak nie zastępują prawidłowego zabezpieczenia instalacji elektrycznej oraz nadajnika radiowego.

ZASTOSOWANIE

Gdzie sprawdzi się Ajax vhfBridge Lite Jeweller?

PARAMETRY URZĄDZENIA

Dane techniczne Ajax vhfBridge Lite Jeweller

Specyfikacja wariantu 38188.92.WH1 – bez obudowy, na podstawie karty technicznej Ajax vhfBridge.

KOMPLETACJA

Zawartość zestawu Ajax vhfBridge Lite

Wariant 38188.92.WH1 jest oferowany bez fabrycznej obudowy. Akumulator zapasowy, nadajnik VHF oraz kompatybilna centrala Ajax nie wchodzą w skład zestawu.

KORZYŚCI DLA INSTALATORA

Dlaczego Ajax vhfBridge Lite to praktyczne rozwiązanie?

• Integracja Ajax z VHF – przekazywanie zdarzeń do kompatybilnych nadajników radiowych.
• 8 konfigurowalnych wyjść – dopasowanie sygnałów do potrzeb infrastruktury alarmowej.
• 156 typów zdarzeń – szerokie możliwości wyboru informacji przekazywanych do nadajnika.
• Jeweller – szyfrowana, dwukierunkowa łączność radiowa z hubem Ajax.
• Zasięg do 1800 m – duża odległość komunikacji w otwartej przestrzeni.
• Ajax PRO – zdalna konfiguracja wyjść i parametrów zdarzeń.
• Zasilanie nadajnika VHF – wyjście 10,5–15,5 V DC do 2 A.
• Możliwość podtrzymania akumulatorem 12 V – większa odporność na przerwy w zasilaniu.
• Grade 2 – zgodność z wymaganiami wskazanymi przez producenta.
• Ochrona antysabotażowa – wykrywanie manipulacji i kontrola komunikacji.
• Wersja Lite – rozwiązanie do zabudowy w przygotowanej przestrzeni instalacyjnej.
• Parowanie kodem QR – uproszczone dodawanie do systemu.

PYTANIA I ODPOWIEDZI

FAQ – Ajax vhfBridge Lite Jeweller

AJAX VHFBRIDGE LITE | JEWELLER | 38188.92.WH1

Profesjonalna integracja alarmów Ajax z transmisją radiową VHF

Ajax vhfBridge Lite Jeweller 38188.92.WH1 to moduł przeznaczony do łączenia systemów alarmowych Ajax z kompatybilnymi nadajnikami VHF. Oferuje 8 programowalnych wyjść, komunikację Jeweller do 1800 m, zdalną konfigurację Ajax PRO, zasilanie nadajnika 10,5–15,5 V DC do 2 A oraz możliwość podłączenia akumulatora zapasowego 12 V. Wersja Lite jest dostarczana bez obudowy i stanowi funkcjonalne rozwiązanie dla profesjonalnych instalatorów oraz integratorów systemów bezpieczeństwa.
