Przewody koncentryczne

Przewody koncentryczne (coaxial cable) – kable koncentryczne, nazywane także kablem współosiowym – to typ przewodu telekomunikacyjnego, który wykorzystuje się do transmisji sygnałów zmiennych małej mocy. Dzięki specjalnej budowie kable koncentryczne są dużo bardziej odporne na zakłócenia niż tradycyjne kable symetryczne.

Jak zbudowane są przewody koncentryczne

Przewody koncentryczne zbudowane są z:

  • przewodu elektrycznego (najczęściej miedzianego lub aluminiowego),
  • izolacji wewnętrznej (która oddziela przewodnik od ekranu, to od jego wymiarów oraz stałej dielektrycznej zależy impedancja falowa kabla),
  • ekranu (jest to drugi ośrodek przewodzący, który zarazem zabezpiecza sygnał przed zakłóceniami elektromagnetycznymi z zewnątrz),
  • izolacji zewnętrznej (która pełni funkcje zabezpieczania przewodu przed uszkodzeniami mechanicznymi czy niekorzystnymi warunkami atmosferycznymi, np. wilgocią).

Przewody koncentryczne w systemach monitoringu

Przewody koncentryczne stosuje się do przesyłania sygnałów sinusoidalnych oraz cyfrowych w zakresie 20 Hz – 15 GHz. Są powszechnie stosowane w instalacjach antenowych – zarówno odbiorczych, jak i nadawczych małej mocy (do kilkudziesięciu watów), telewizji kablowej oraz przemysłowej CCTV, a także w połączeniach audio-video i wszelkich systemach monitoringu.

Transmisja sygnału w dobrych parametrach

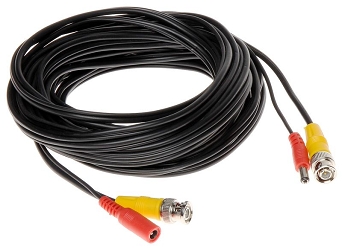

Przewody koncentryczne w systemach monitoringu uczestniczą w transmisji sygnału rejestrowanego przez kamery i wyświetlanego po obróbce na monitorze. Same kable koncentryczne występują w wielu odmiennych wersjach, które różnią się grubością i wykonaniem rdzenia, a także gęstością oplotu czy konstrukcją ekranowania. Warto wziąć pod uwagę poszczególne parametry, wybierając kable współosiowe – w Genway znajduje się m.in. gotowy kabel CCTV z końcówkami do kamer (kompatybilny z systemami: AHD-H, AHD-M, HD-CVI, HD-TVI, ANALOG), który maksymalnie upraszcza podłączenie kamer monitoringu, oraz kable RG-59 o długości 50 i 100 metrów.

Przewody koncentryczne typu RG-59

Przewody koncentryczne typu RG-59 wykazują następujące parametry:

  • Impedancja: 75 Ohm
  • Żyła: drut CU 0.59
  • Izolacja: PE pełny 3.7
  • Ekran: Folia Al (PET)
  • Oplot: drut CCU
  • Współczynnik ekranowania: > 75 dB
  • Powłoka zewnętrzna: PVC 5.5 mm
  • Drut zasilający 2x0.5
  • Wykaz tłumienności (db) 100 metrowego odcinka kabla dla wybranych częstotliwości (MHz):
  • 100 MHz - 10.6 dB
  • 200 MHz - 15.2 dB
  • 500 MHz - 25.4 dB
  • 1000 MHz - 38.9 dB
  • Przeciętnie przyjmuje się, ze sygnał wideo można przesłać kablem CCTV na odległość do 400 m bez stosowania wzmacniacza.

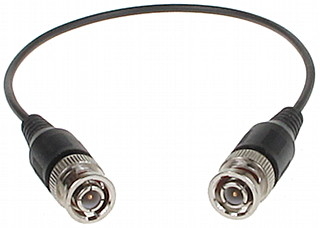

KABEL CROSS-BNC/0.3M

KABEL CROSS-BNC/0.3M

  • Bardzo elastyczny, idealny do krosowania w szafach RACK
  • Wtyki: BNC Wtyk / BNC Wtyk
  • Impedancja: 75 Ω
  • Długość: 0,3m

Nr ref.: 9549
brutto: 3,51 zł
(netto: 2,85 zł)
Kabel RG-59 z zasilaniem 2*0,5mm K-60 - 50m

Kabel RG-59 z zasilaniem 2*0,5mm K-60 - 50m

  • Żyła główna: Drut CU 0.59
  • Zastosowanie: Na zewnątrz
  • Zasilanie: 2*0,5mm
  • Zastosowanie: Telewizja przemysłowa
  • Długość: 50m

Nr ref.: 3162
brutto: 69,00 zł
(netto: 56,10 zł)
KABEL CCTV RG59+2*0,5MM (ROLKA 100M)

KABEL CCTV RG59+2*0,5MM (ROLKA 100M)

  • Żyła główna: Drut CU 0.8mm
  • Zastosowanie: Na zewnątrz
  • Zasilanie: 2*0,5mm
  • Zastosowanie: Telewizja przemysłowa
  • Długość: 100m

Nr ref.: 4516
139,00 zł
brutto: 149,95 zł
(netto: 121,91 zł)
