Transmisja po skrętce

Jak przesłać sygnał wysokiej jakości przez HDMI na 50 metrów? Jak dotrzeć na 180 metrów skrętką FTP lub VGA? Jak zastosować skrętkę komputerową w sieci o krańcach 2000 metrów od rejestratora? Między innymi na te pytania odpowiedzi są w tym dziale. Rozwiązania do przesyłu sygnału zaprojektowane dla standardów monitoringu AHD/HDCVI oraz IP, a niektóre dla wszystkich naraz.

Transformatory imponujące zasięgiem

ADT-1 i ADR-1 to odpowiednio nadajnik i odbiornik aktywny. Działają w sieci AHD/HDCVI połączonej komputerową skrętką za pomocą RJ-45. Zasięg sygnału z ich użyciem to 2000 metrów. Przy odpowiednim podłączeniu zacisków (+) i (-) będą współgrać z biernymi urządzeniami odpowiadającymi za transmisję. Transformatory mają po 1 kanale wideo, 1 audio i po 2 data. Dysponują złączami koncentrycznymi BNC oraz CINCH (gniazda proste) z impedancją odpowiednio 75 i 600 Ω i symetrycznym RJ-45 (4 pary 8-pin) z impedancją 100 Ω. Transformatory wydajnie pracują w temperaturze od 0° do 55°, przy wilgotności względnej otoczenia poniżej 95%. Jeśli potrzeba wstępnej prekorekcji sygnału w aktywnym nadajniku ADT-1, trzeba ustawić przełącznik LEVEL na: L 400...1200m / M 1200...1800m / H 1800m+. ADR-1 pozwala ustawić ostrość i jasność przełącznikami na obudowie, natomiast sygnalizacja działania to dwie diody: czerwona dla zasilania i zielona dla wykrytego sygnału wideo.

Extendery sprawdzone niezależnie od producenta

Według naszych testów, skrętką ze złączem HDMI da się przesłać sygnał do 60 metrów, jeśli będzie to kategoria 6 lub 50m w kategorii 5e. To dalej, niż deklaruje producent, mimo że rozdzielczość testowanego sygnału wynosiła w obu przypadkach 1080p. Extendery HDMI-EX-4 oprócz AHD/HDCVI pracują też dla sieci monitoringu w standardzie IP, przesyłając sygnał od 480i do 1080p, w 6 formatach wideo, m.in. DST-HD, Dolby true HD i AC3. Dobre wyniki osiągnęły w naszych testach również extendery VGA, które umożliwiły dotarcie na 120 metrów sygnału 640x480 px, a przy maksymalnej rozdzielczości 19200x1200 z WUXGA, na 30 metrów.

Transmiter UTP i Wideo Balun z dożywotnią gwarancją

EOC-110KIT jest transmiterem UTP / Coaxial współpracującym ze standardem IP oraz urządzeniami sieciowymi. Instalowany błyskawicznie w myśl zasady Plug&Play, zapewni pełną transparentność dla sieci i transmisję do 200m z prędkością 10 / 100 Mbps, wykorzystując port RJ-45 i gniazdo BNC. Z kolei Wideo Balun przesyła sygnał wideo nawet na 400m w standardzie PAL/NTSC (150 przy HD 1080p), jednocześnie dopasowując impedancję 75 Ω do tej z przewodu symetrycznego, eliminując w ten sposób niesymetryczne zakłócenia w sieci CCTV. Obydwa produkty są dostarczane w kompletach po 2 sztuki.

TRANSFORMATOR VIDEO TR-4P

TRANSFORMATOR VIDEO TR-4P

TR-4P przeznaczony jest do przesyłu sygnału za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75? do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii).

Nr ref.: 2907
brutto: 79,69 zł
(netto: 64,79 zł)
EXTENDER HDMI-EX-4 HDMI PO SKRĘTCE KOMPUTEROWEJ DO 6OM

EXTENDER HDMI-EX-4 HDMI PO SKRĘTCE KOMPUTEROWEJ DO 6OM

Urządzenie umożliwia przesył sygnału wysokiej rozdzielczości do odbiornika telewizyjnego wyposażonego w złącze HDMI poprzez skrętkę komputerową kat. 5e lub 6.

Nr ref.: 4002
189,00 zł
brutto: 191,68 zł
(netto: 155,84 zł)

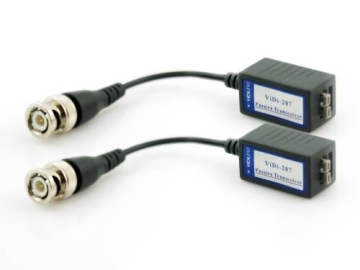

WIDEO BALUN VIDI-207-HD Z KABLEM - KOMPLET

WIDEO BALUN VIDI-207-HD Z KABLEM - KOMPLET

Urządzenie przeznaczone jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75 ? do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 150 m

Nr ref.: 4157
16,99 zł
brutto: 12,99 zł
(netto: 10,56 zł)
TRANSMITER UTP / COAXIAL EOC-110KIT KOMPLET 2 SZT

TRANSMITER UTP / COAXIAL EOC-110KIT KOMPLET 2 SZT

Zestaw EOC-110KIT do transmisji Ethernet po kablu koncentrycznym

Nr ref.: 4463
brutto: 235,47 zł
(netto: 191,44 zł)
TRANSFORMATOR WIDEO TRO-8/400PV-RACK

TRANSFORMATOR WIDEO TRO-8/400PV-RACK

TRO-8/400PV-RACK przeznaczony jest do zasilania napięciem stałym oraz odbioru sygnału wizyjnego z 8 urządzeń TRN-1/400 (transformatorów wideo - nadajników), za pomocą skrętki komputerowej (UTP, FTP) na odległość do 400 metrów

Nr ref.: 5195
brutto: 1 304,02 zł
(netto: 1 060,18 zł)
TRANSFORMATOR WIDEO TR-4M

TRANSFORMATOR WIDEO TR-4M

TR-4M przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej

Nr ref.: 6263
brutto: 58,62 zł
(netto: 47,66 zł)
TRANSFORMATOR WIDEO TR-8M

TRANSFORMATOR WIDEO TR-8M

TR-8M przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej

Nr ref.: 6264
brutto: 125,99 zł
(netto: 102,43 zł)
TRANSFORMATOR WIDEO TR-16

TRANSFORMATOR WIDEO TR-16

TR-16 przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej

Nr ref.: 6265
brutto: 273,55 zł
(netto: 222,40 zł)
TRANSFORMATOR AUDIO TR-4AU

TRANSFORMATOR AUDIO TR-4AU

TR-4AU przeznaczony jest do przesyłu 4 sygnałów audio za pomocą skrętki komputerowej

Nr ref.: 6267
brutto: 118,20 zł
(netto: 96,10 zł)
TRANSFORMATOR WIDEO TR-1/SV SEPARATOR OPTYCZNY

TRANSFORMATOR WIDEO TR-1/SV SEPARATOR OPTYCZNY

TR-1/SV przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej

Nr ref.: 6271
brutto: 79,95 zł
(netto: 65,00 zł)
TRANSFORMATOR VIDEO-AUDIO TR-1P+1AU/50

TRANSFORMATOR VIDEO-AUDIO TR-1P+1AU/50

TR-1P+1AU/50 przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej

Nr ref.: 6274
brutto: 51,36 zł
(netto: 41,76 zł)
TRANSFORMATOR WIDEO TR-4P/70

TRANSFORMATOR WIDEO TR-4P/70

TR-4P/70 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP)

Nr ref.: 6275
brutto: 84,08 zł
(netto: 68,36 zł)
TRANSFORMATOR WIDEO TRN-1/400A

TRANSFORMATOR WIDEO TRN-1/400A

TRN-1/400A przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP)

Nr ref.: 6276
brutto: 80,65 zł
(netto: 65,57 zł)
TRANSFORMATOR WIDEO TRO-4G/400

TRANSFORMATOR WIDEO TRO-4G/400

TRO-4G/400 przeznaczony jest do zasilania napięciem stałym oraz odbioru sygnału wizyjnego z 4 urządzeń TRN-1/400 (transformatorów wideo - nadajników), za pomocą skrętki komputerowej (UTP, FTP) na odległość do 400 metrów

Nr ref.: 6278
brutto: 111,57 zł
(netto: 90,71 zł)
EXTENDER VGA + USB CE-100

EXTENDER VGA + USB CE-100

TRANSFORMATOR USB CE-100 zapewnia dostęp do komputera ze zdalnej konsoli USB (monitor VGA, klawiatura USB, mysz USB) za pomocą pojedynczej skrętki komputerowej UTP kat. 5e

Nr ref.: 6280
brutto: 1 156,52 zł
(netto: 940,26 zł)
EXTENDER VGA TRVGA-300-P

EXTENDER VGA TRVGA-300-P

Transformator TRVGA-300-P służy do aktywnej transmisji sygnału VGA do 300m po skrętce komputerowej

Nr ref.: 6281
brutto: 508,85 zł
(netto: 413,70 zł)
KONWERTER VGA-VIDEO AX-2560

KONWERTER VGA-VIDEO AX-2560

Konwerter AX-2560 umożliwia podłączenie sygnału VGA (np. z komputera) do zwykłego monitora lub projektora z wejściem AV (sygnał Composite Video) lub z wejściem S-Video

Nr ref.: 6286
brutto: 58,06 zł
(netto: 47,20 zł)
KONWERTER VGA-VIDEO AX-2560F

KONWERTER VGA-VIDEO AX-2560F

Konwerter AX-2560F umożliwia podłączenie sygnału VGA (np. z komputera) do zwykłego monitora lub projektora z wejściem AV (sygnał Composite Video) lub z wejściem S-Video

Nr ref.: 6287
brutto: 74,07 zł
(netto: 60,22 zł)
PRZEŁĄCZNIK KAMER PPK-3

PRZEŁĄCZNIK KAMER PPK-3

Przełącznik umożliwia wybór jednego ze źródeł sygnału i przyłączenie go do wyjścia

Nr ref.: 6295
brutto: 123,37 zł
(netto: 100,30 zł)
PRZEŁĄCZNIK KAMER ORAZ AUDIO PPK-8

PRZEŁĄCZNIK KAMER ORAZ AUDIO PPK-8

Przełącznik umożliwia wybór jednego ze źródeł sygnału i przyłączenie go do wyjścia

Nr ref.: 6296
273,11 zł
brutto: 247,66 zł
(netto: 201,35 zł)
REPEATER VHD-15 WZMACNIACZ SYGNAŁU AHD, HD-CVI, HD-TVI

REPEATER VHD-15 WZMACNIACZ SYGNAŁU AHD, HD-CVI, HD-TVI

Repeater VHD-15 przeznaczony jest do wzmocnienia sygnału wideo przesyłanego skrętką komputerową lub kablem koncentrycznym, umożliwiając przesył analogowego sygnału wideo wysokiej rozdzielczości (AHD, HD-CVI, HD-TVI) na większą odległość

Nr ref.: 6304
brutto: 146,80 zł
(netto: 119,35 zł)
ROZGAŁĘŹNIK WIDEO RV-2/4P

ROZGAŁĘŹNIK WIDEO RV-2/4P

Rozgałęźnik wideo RV-2/4P umożliwia rozdzielenie sygnałów wideo

Nr ref.: 6305
brutto: 76,08 zł
(netto: 61,85 zł)
ROZGAŁĘŹNIK WIDEO RV-8/16PR

ROZGAŁĘŹNIK WIDEO RV-8/16PR

Rozgałęźnik wideo RV-8/16PR umożliwia rozdzielenie sygnałów wideo

Nr ref.: 6307
brutto: 265,96 zł
(netto: 216,23 zł)
SEPARATOR WIDEO D-SEP/HD-4

SEPARATOR WIDEO D-SEP/HD-4

D-SEP/HD-4 izolator pętli masy (ground loop isolator) jest pasywnym urządzeniem, które eliminuje lub zmniejsza zakłócenia sygnału wynikające z różnicy potencjałów pomiędzy urządzeniami i prądami płynącymi masą sygnałową

Nr ref.: 6309
brutto: 97,64 zł
(netto: 79,38 zł)
SEPARATOR Z TRANSFORMATOREM WIDEO D-SEP/HD-4/TR

SEPARATOR Z TRANSFORMATOREM WIDEO D-SEP/HD-4/TR

D-SEP/HD-4/TR spełnia następujące funkcje: separator galwaniczny, izolator pętli masy (ground loop isolator) - eliminuje lub zmniejsza zakłócenia sygnału wynikające z różnicy potencjałów pomiędzy urządzeniami i prądami płynącymi masą sygnałową

Nr ref.: 6310
brutto: 106,36 zł
(netto: 86,47 zł)
EXTENDER przedłużacz HDMI RJ45 HDMI-EX-6IR
brutto: 222,19 zł
(netto: 180,64 zł)
EXTENDER HDMI+USB-EX-100 USB
brutto: 655,66 zł
(netto: 533,06 zł)
EXTENDER   VGA+AU/UTP
brutto: 282,19 zł
(netto: 229,42 zł)
EXTENDER VGA PFM710 DAHUA

EXTENDER VGA PFM710 DAHUA

Extender PFM710 umożliwia transmisję sygnału VGA na odległość do 75 m za pomocą skrętki UTP

Nr ref.: 6763
299,00 zł
brutto: 159,00 zł
(netto: 129,27 zł)
EXTENDER ETHERNET PO SKRĘTCE UTP EA-EOU101 COP
brutto: 440,93 zł
(netto: 358,48 zł)
