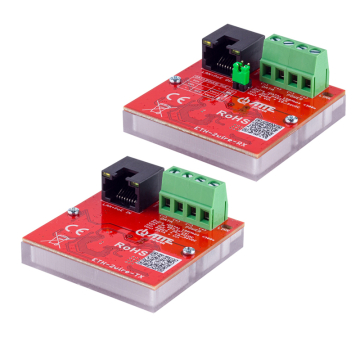

ETH-2wire-SET - Zestaw do transmisji LAN + PoE po 2 przewodach 100Mbps do 300m

  • Dodaj recenzję:
  • Producent: ATTE
  • Karta katalogowa.: Pobierz PDF
    Nr ref.: 13798
    Dostępność: 24h
    Koszty i sposoby dostawy: sprawdź
    Sposoby płatności: PayU, PayPal, przelew bankowy
    Hurt - czytaj więcej
  • szt.
  • Cena netto: 469,00 zł 576,87 zł

ETH-2wire-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP.

Urządzenia umożliwiająmontaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna. Moduł ETH-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH-2wire-RX. Maksymalna długość przewodów w torze 2wire to 300m. Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH-2wire-RX na końcu linii. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER.

Obudowa z poliwęglanu to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szerokie możliwości doboru miejsca montażu.



W zależności od wybranego trybu pracy zasilanie konwerterów oraz podpiętego do nich odbiornika PoE może być realizowane na kilka sposobów zarówno od strony nadajnika ETH-2wire-TX jak i odbiornika ETH-2wire-RX. Konfiguracja ustawienia zworek dla zaawansowanych trybów pracy opisana jest szczegółowo w instrukcji urządzenia.

Dane techniczne:

Porty LAN 1 port RJ45 100Mbps
Złącza

RJ-45

Listwa śrubowa - przewody 0.32-3.3 mm2 (22-12 AWG)

Funkcje portów ETH-2wire-TX PoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15 PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)
Funkcje portów ETH-2wire-RX PoE OUT (zasilanie odbiorników PoE): PASSIVE PINY PoE: 4,5 (V+) 7,8 (V-)
Funkcje portów ETH-2wire POWER (zasilanie): alternatywne zasilanie toru gdy brak PoE DATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach
Sygnalizacja pracy LED port RJ45 (żółty) - obecność zasilania
LED port RJ45 (zielony) - link i transmisja danych w torze LAN
LED 1 (zielony) - link i transmisja danych w torze 2Wire
Napięcie zasilania ETH-2wire-TX Vin PoE = 44 ... 56 VDC Vin POWER = 24 ... 56 VDC   ETH-2wire-RX Vin = 24 ... 56 VDC
Napięcie wyjściowe Vout = Vin
Kontrola zasilania

ETH-2WIRE-RX

zworki  - zgodnie z tabelą konfiguracji umieszczonej na etykiecie oraz w instrukcji

Pobór mocy 1,35 W (cały tor)
Długość kabla 2WIRE Maksymalna odległość ETH-2wire-TX do ETH-2wire-RX (złącza DATA): < 300m - 2 pojedyncze skręcane przwody np. 1 para skrętki UTP < 100m - 2 pojedyncze nieskręcane przewody np. OMY 2x0,75mm
Długość kabla sieciowego < 100m - odległość SWITCH PoE do ETH-2WIRE-TX
< 100m - odległość ETH-2WIRE-RX do odbiornika PoE
Zabezpieczenia LAN i DATA Zabezpieczenie przepięciowe   POWER Zabezpieczenie przed odwrotną polaryzacją   Port PoE IN Zabezpieczenie przeciążeniowe na poziomie 0,6A
Konstrukcja obudowy Poliwęglan
Stopień ochrony

IP20


Temperatura pracy -25°C...+65°C
Wymiary ETH-2WIRE-TX - 99 x 24 x 22mm ETH-2WIRE-RX - 99 x 24 x 22mm
Waga ETH-2WIRE-TX 0,03 kg ETH-2WIRE-RX  0,03 kg
