GENERATOR ZNAKÓW OSD FG-50HD

  • Producent: Genway

  • Historia ceny
    Najniższa cena 30 dni przed obniżką: 963,04 zł brutto
  • Nr ref.: 6299
    Dostępność: 48h
    Koszty i sposoby dostawy: sprawdź
    Sposoby płatności: Przelewy24, PayPal, , Raty ING iMoje
    Hurt - czytaj więcej
Zobacz załączniki
  • szt.
  • Cena netto: 660,17 zł 812,01 zł



Klawiszem SYSTEM wybieramy standard w jakim pracuje podłączona kamera:

  • AHD,
  • CVI,
  • TVI,
  • PAL

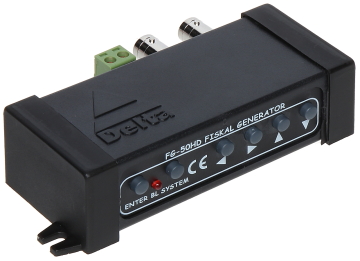

Opis panelu przedniego:

Konfiguracja i zmiana trybu pracy urządzenia realizowana jest za pomocą 6 przycisków służących do poruszania się po menu ekranowym, widocznym po podłączeniu urządzenia do odbiornika. Przyciski oznaczone strzałkami "góra", "dół" pozwalają na poruszanie się po menu ekranowym, przycisk "ENTER" umożliwia zmianę wybranego parametru i przechodzenie do menu podrzędnego/nadrzędnego, natomiast przycisk "SYSTEM" służy do ręcznego wyboru obsługiwanego standardu. Dioda wskazuje, że urządzenie znajduje się w trybie bootloadera umożliwiając aktualizację oprogramowania

Opis panelu tylnego:

  • 1) Wejście Video,
  • 2) Wyjście wideo,
  • 3) RS-485,
  • 4) Zasilanie.

Konfiguracja z zastosowaniem FG-50HD:

  • 1) Komputer,
  • 2) Kamera,
  • 3) drukarka fiskalna,
  • 4) Monitor,
  • 5) Sygnał wizyjny,
  • 6) RS-485,
  • 7) RS-232 (przewód drukarki),
  • 6) RS-485,
  • 8) RS-232 (przedłużacz 1:1).

Konfiguracja z zastosowaniem kasy fiskalnej posiadającej wyjście RS-232 monitora transakcji:

  • 1) Kasa fiskalna,
  • 2) Kamera,
  • 3) Moduł rozszerzeń (opcja),
  • 4) Monitor,
  • 5) Sygnał wizyjny,
  • 6) RS-485,
  • 7) RS-232 (przewód modułu),

Konfiguracja z zastosowaniem wagi:

  • 1) Waga elektroniczna,
  • 2) Kamera,
  • 3) Monitor,
  • 4) Sygnał wizyjny,
  • 5) RS-485,
  • 6) RS-232 (przewód modułu).

Przykładowe zastosowanie:

Generatory znaków, można zastosować w wielu miejscach, w sklepach - aby mieć zawsze podgląd zamównień i rachunków, w zakładach mechanicznych - aby łatwo kontrolować wagę pojazdów.

Kasa Fiskalna

Waga samochodowa

Przykładowe zastosowania:

Obrazy z paragonów możemy wyrównywać do różnych krawędzi:

Podłączyć układ wg schematu zamieszczonego poniżej. Urządzenie SNIF-42 powinno znajdować się w torze transmisyjnym między komputerem a drukarką, nie zakłócając pracy drukarki. SNIF-42 ma wyprowadzony sygnał RS-485, który normalnie podłączamy do FG-40. W tym przypadku należy go podłączyć przez przejściówkę RS-485/RS-232 lub RS-485/USB do komputera.

  • 1) Komputer,
  • 2) drukarka fiskalna,
  • 3) konwerter pomiędzy interfejsami transmisji szeregowej standardu USB i RS-485.

Na komputerze uruchamiamy aplikację typu terminal np. „Terminal v 1.9b”. Łączymy się z portem na którym znajduje się SNIF-42 i przechwytujemy jeden lub lepiej kilka różnych paragonów. Przechwycone dane kopiujemy i wklejamy do programu „Hexplorer”. Tam zapisujemy do pliku.

Programy do przechwytywania danych (Program Terminal v 1.9b oraz Hexplorer) można pobrać poniżej.

W tym miejscu zaznaczymy wszystkie znaki przechwycone w trybie hex i kopiujemy „ctrl + c”

Zapisany plik wraz z kserokopią paragonu należy przesłać do naszego działu technicznego w celu zaimplementowania nowego protokołu.

Instrukcja przechwytywania danych, w celu dodania nowego protokołu, za pomocą programu "FG data grabber":

Obsługiwane standardy:
  • PAL,
  • AHD-M,
  • AHD-H,
  • HD-CVI - 720p / 1080p,
  • HD-TVI - 720p / 1080p
Liczba wejść wideo: 1  x Gniazdo BNC
Liczba wyjść wideo: 1  x Gniazdo BNC
Zasięg RS-485: 1200 m
Wzmocnienie sygnału wideo: dB
Maksymalna liczba znaków w jednej linii: 50
Maksymalna liczba linii: 40
Maksymalna liczba znaków na ekranie: 2000
Możliwość zmiany wielkości czcionki:
Możliwość zmiany położenia napisów:
Możliwość zmiany czcionki oraz stworzenia własnej tablicy znaków graficznych:
Możliwość aktualizacji oprogramowania:
Możliwość dodawania nowych protokołów:
Blokada klawiatury:
Generator krzyża:
Zasilanie: 12 V DC / 200 mA (brak zasilacza w zestawie)
Współpraca:
  • drukarki zgodne z POSNET, THERMAL, THERMAL (apteka)
  • kasy fiskalne zgodne z POSNET (tryb "monitor transakcji")
  • drukarki zgodne z ELZAB, ELZAB (apteka, kasa)
  • drukarki fiskalne NOVITUS, NOVITUS (apteka)
  • drukarki fiskalne Alcotector
  • drukarki fiskalne Innova
  • drukarki fiskalne Detecs
  • drukarki fiskalne Soehnle-professional
  • drukarki zgodne z UPOS
  • inne drukarki bazujące na powyższych protokołach
  • liczarki banknotów (np.: Detectalia NEWTON), tryb SORTER
  • wagi obsługujące protokół cougar 8530, np.: METTLER TOLEDO 8530
  • wagi AXIS, RADWAG, RHEWA
  • rejestratory czasu pracy, np.: EVR-2
  • Komunikacja za pośrednictwem magistrali RS-485
  • tryb SG-1 – protokół urządzenia SG-1 działającego w trybie wyświetlania symboli, możliwość implementacji własnych protokołów
  • tryb terminala znakowego i wyświetlanie szesnastkowe
  • Istnieje możliwość dostosowania oprogramowania do potrzeb klienta, np: dopisanie nowego protokołu komunikacyjnego obsługującego inne urządzenia niż wyszczególnione
Waga: 0.095 kg
Wymiary: 100  x 62  x 28 mm
Gwarancja: 2 lata
