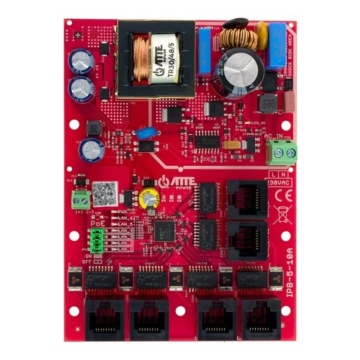

IPB-5-10A-OF Switch PoE 6 portowy ze zintegrowanym zasilaczem



Switch PoE 6 portowy 10/100Mbps (5xPoE + 1xUplink), zasilanie PoE po 4 parach, moduł do zabudowy ze zintegrowanym zasilaczem 55V 90W.

IPB-5-10A-OF został zaprojektowany jako uniwersalny przełącznik sieciowy PoE dedykowany do systemów telewizji przemysłowej IP.

Zintegrowanie zasilacza bezpośrednio z switchem sprawia, że dużą część montażu ogranicza się do podłączenia przewodów UTP oraz zasilania 230VAC z sieci.

Duża moc zasilacza (90W), wysokie napięcie wyjściowe (55VDC) oraz zasilanie po wszystkich parach przewodu UTP pozwala na zasilanie odbiorników wymagających większej mocy. Przykładem takiego odbiornika może być kamera PTZ lub grupa ekstenderów PoE serii xPoE, lub APT.

Dzięki wysokiej mocy na portach PoE w IPB oraz podwyższonemu napięciu zasilania PoE możemy w łatwy sposób tworzyć rozległe instalacje lub dodatkowe rozgałęzienia za pomocą ekstenderów serii APT/ xPoE.

Jednocześnie IPB-5-10A-OF jest wygodnym źródłem zasilania PoE dla konwerterów 2WIRE oraz XCOAX. Przy dobrej jakości przewodów możliwe jest podłączenie kilku kamer IP na jednym przewodzie koncentrycznym lub skręcanej parze przewodów.



Najważniejsze cechy i funkcje:

  • łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
  • możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
  • do 40W mocy na pojedynczy port PoE (sumarycznie 90W budżetu mocy)
  • wysoka sprawność zintegrowanego zasilacza (>90%)
  • możliwość wyłączenia zasilania na wybranych portach PoE
  • wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
  • bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
  • dodatkowe złącze śrubowe dające możliwość wykorzystania 55V napięcia stałego
  • łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii APT / xPoE oraz IP / IPUPS



Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu w przypadku zwarciu lub przeciążeniu pojedynczego portu PoE oraz automatyczny powrót napięcia po ustąpieniu awarii.

Switch IPB-5-10A-OF jest przeznaczony do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af, oraz PoE PASSIVE.



Przykłady zastosowań

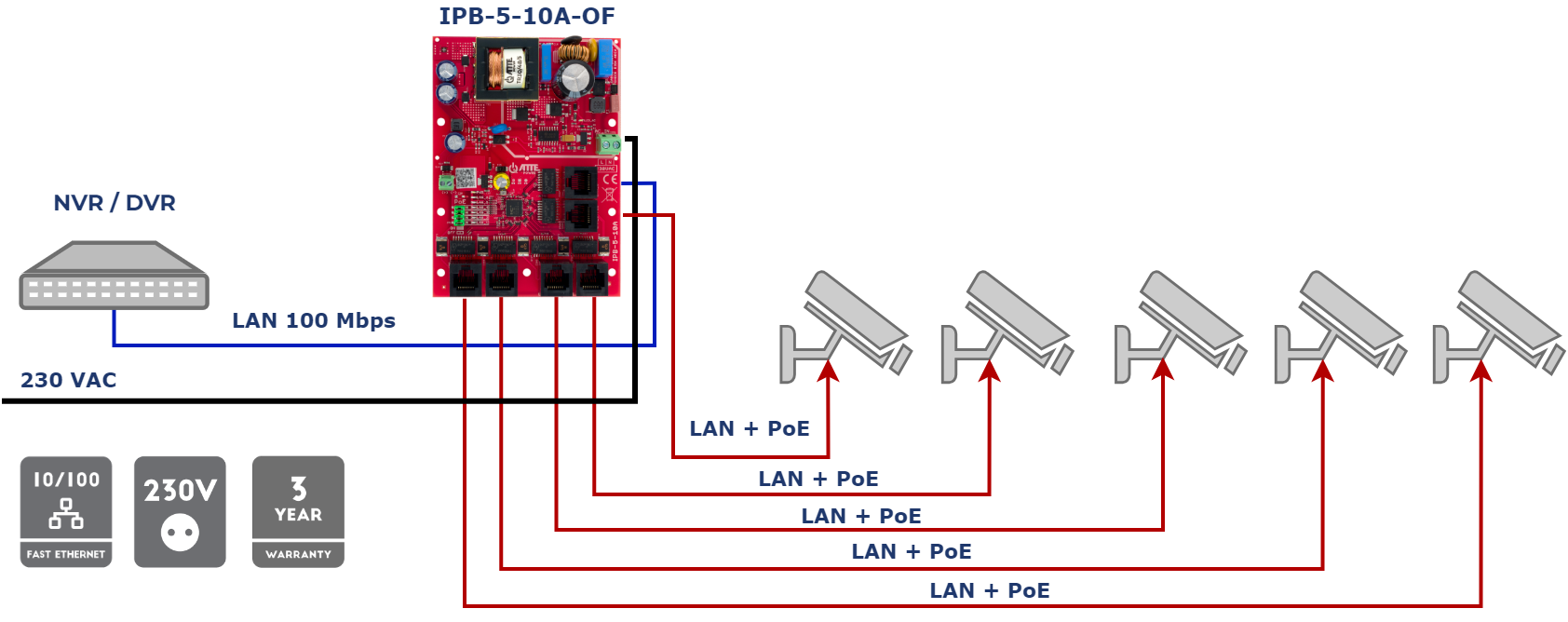

Podstawowe zastosowanie IPB-5-10A-OF

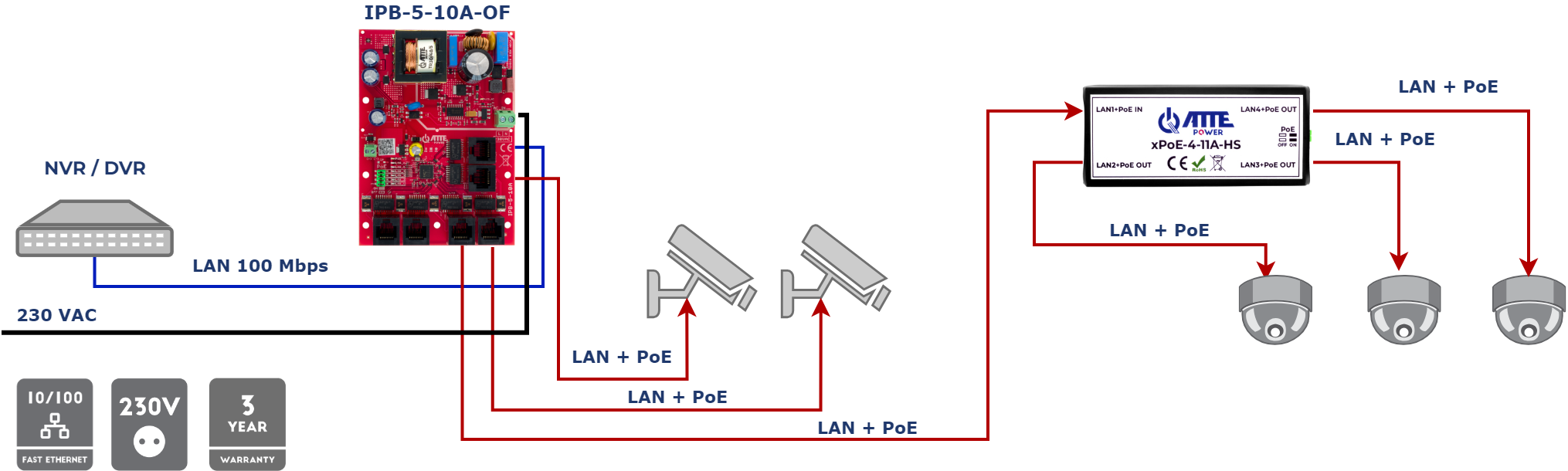

Przykładowa konfiguracja IPB-5-10A-OF w połączeniu z xPoE-4-11A-HS

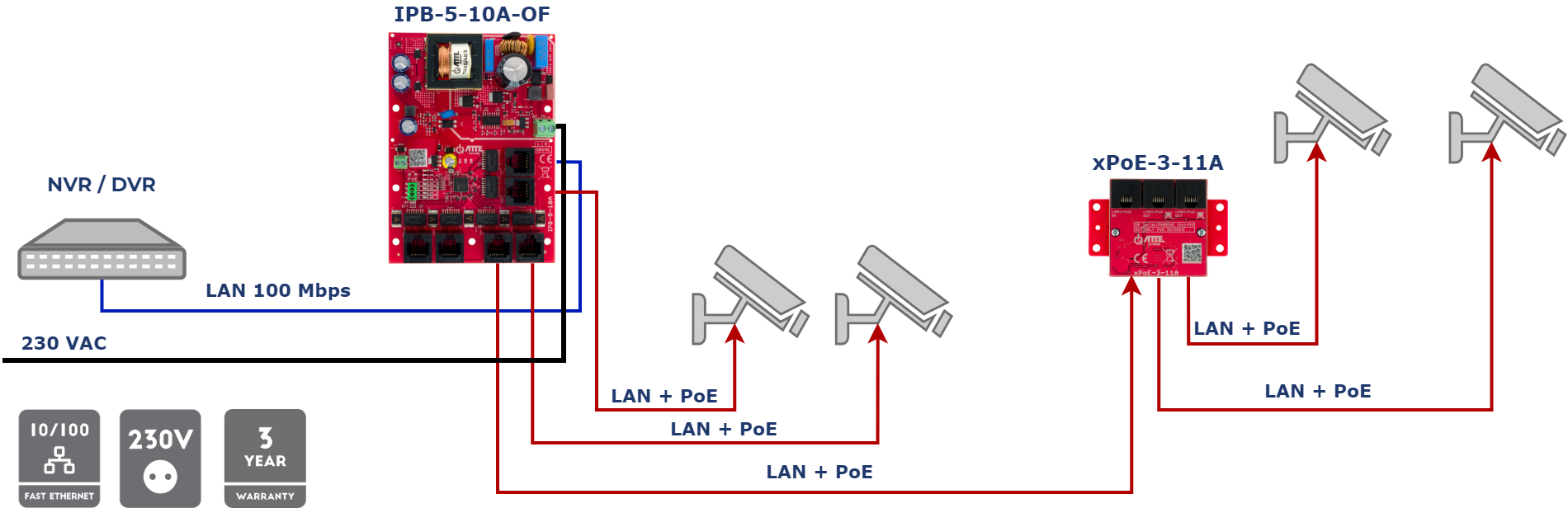

Przykładowa konfiguracja IPB-5-10A-OF w połączeniu z xPoE-3-11A

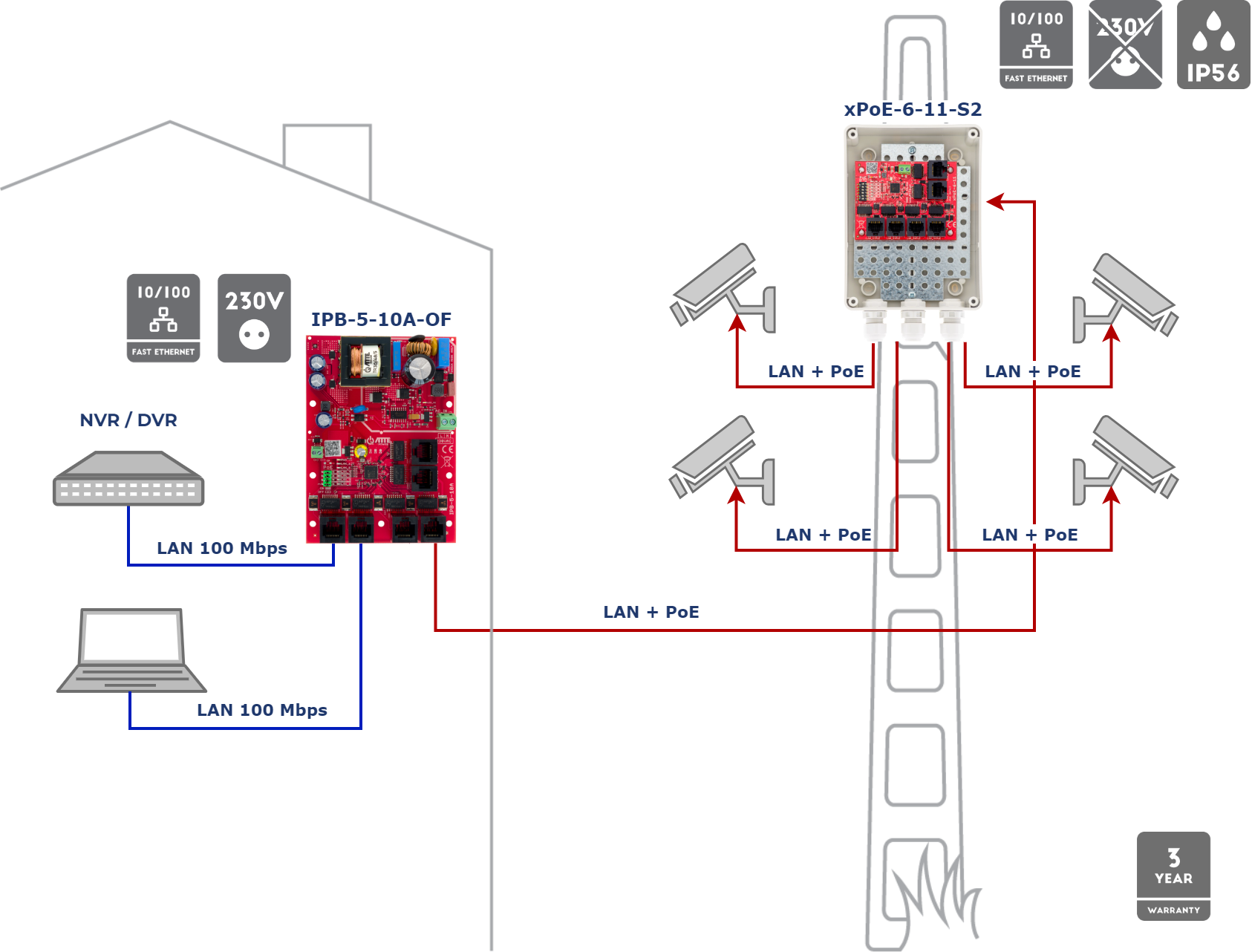

Przykładowa konfiguracja IPB-5-10A-OF w połączeniu z xPoE-6-11-OF

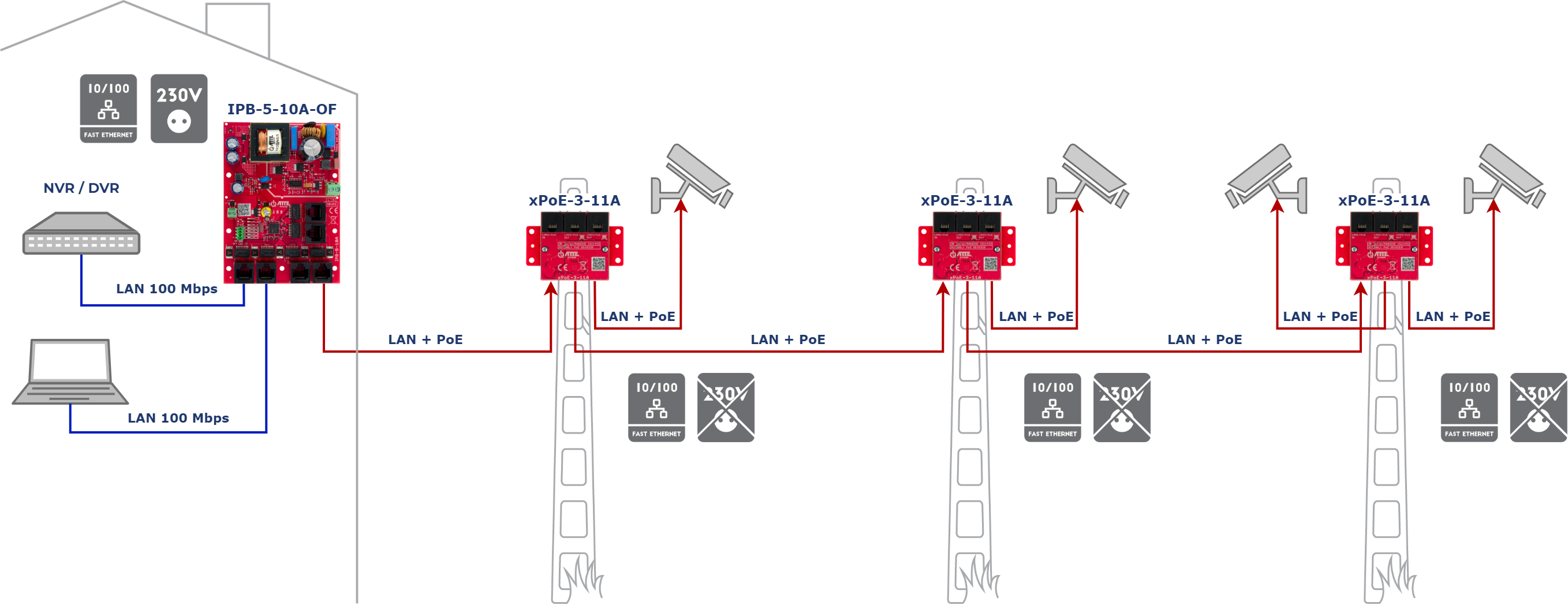

Przykładowa konfiguracja IPB-5-10A-OF z kaskadowym połączeniem ekstenderów xPoE-3-11A











Dane techniczne

Całkowita ilość portów: 5 Portów PoE, 1 Port UpLink
Porty PoE OUT: LAN 1 ... LAN 5 PoE Passive
Porty LAN 10/100Mbps: LAN 1 ... LAN 6
Porty LAN + PoE OUT 10/100Mbps: LAN 1 ... LAN 5
Napięcie wejściowe: 190 ... 260 VAC, 50 Hz
Napięcie wyjściowe PoE: 55V +/- 2%
Moc maksymalna: 90W
Maksymalna moc wyjściowa z portu: LAN 1 ... LAN 5 - PoE Passive 40 W
Kontrola zasilania na wyjściu: Zworki PoE LAN 1 ... LAN 4
Zabezpieczenia przepięciowe: LAN 1 ... LAN 6
Zabezpieczenia przeciążeniowe: LAN 1 ... LAN 5 Zabezpieczenie przeciwzwarciowe 0,75 A
Sprawność: 93% @90 W
Zabezpieczenie wejścia zasilacza: Bezpiecznik topikowy zwłoczny 3,15 A
Zabezpieczenie wyjścia zasilacza: Elektroniczne zabezpieczenie przeciążeniowe na poziomie 3 A
Zabezpieczenie termiczne zasilacza: TSD 130°C - wymaga restartu zasilacza
Sygnalizacja napięcia z sieci: LED_AC (biały) - obecność napięcia sieciowego
Sygnalizacja zasilania: LED PWR (biały) - obecność zasilania
Sygnalizacja PoE: LED LAN 1 ... LAN 5 (czerwony) - obecność zasilania PoE
Sygnalizacja transmisji: LED LAN 1 ... LAN 6 (zielony) - link i transmisja danych
Zakres temperatur pracy: -25°C ... +50°C
Wymiary (S x W x G): 95 x 131 x 28 mm
Waga: 0,14 kg
Konstrukcja obudowy: Moduł do zabudowy
Montaż: Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm
