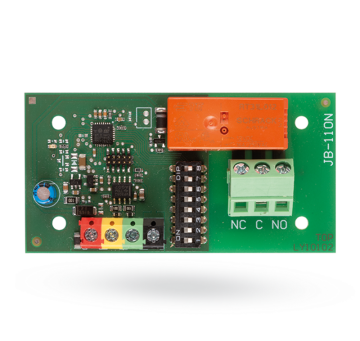

JB-110N przewodowy (BUS) moduł wykonawczy.
- Producent: Jablotron
-
Zaloguj się, aby zobaczyć cenę.
| O PRODUKCIE |
|
JB-110N to przewodowy moduł wykonawczy wyjścia PG. Wykorzystywany do sterowania oświetleniem, bramami garażowymi / wjazdowymi, przekaźnikami mocy, elektro ryglami itp. Moduł wyposażony jest w wyjście NC/NO o maksymalnym napięciu przełączania 250 V AC, przy maksymalnym prądzie 16A. Moduł współpracuje z centralami sterującymi serii JABLOTRON 100+(adresacja od PG1 do PG128) rozszerzając zakres zastosowań systemów w dziedzinie automatyki budynkowej. |
| OPIS PRODUKTU |
|
Przeznaczony jest do montażu w puszkach wielofunkcyjnych JA-19xPL. Ustawia się go za pomocą przełącznika DIP. Nie jest adresowalny (nie zajmuje pozycji w systemie bezpieczeństwa). Jeżeli moduł nie jest umieszczony w obudowie centrali, powinien być zainstalowany specjalnej puszcze JA-190PL lub jej odpowiedniku zgodnym ze standardem KU-68. |
| SPECYFIKACJA PRODUKTU |
| PARAMETR | OPIS |
|
Zasilanie |
z centrali BUS 12 V DC (9 … 15 V) |
|
Pobór prądu - wyjścia wyłączone/włączone |
5 mA/45 mA |
|
Maksymalne przełączane napięcie |
250V AC |
|
Prąd maksymalny - obciążenie rezystancyjne (cosφ=1) |
16 A |
|
Prąd maksymalny - obciążenie indukcyjne (pojemnościowe) (cosφ=0,4) |
8 A |
|
Minimalna dopuszczalna moc wyjściowa przekaźnika (DC) |
0,5 W |
|
Ochrona |
Klasa II |
|
Wymiary |
78 x 40 x 20 mm |
|
Klasyfikacja |
Klasa bezpieczeństwa 2/klasa środowiskowa II (wg EN 50131-1) Tylko w przypadku instalacji w skrzynce montażowej JA-194PL lub JA-195PL razem z modułem JA-111H TRB! |
|
Środowisko pracy |
wewnętrzny |
|
Zakres temperatur pracy |
-10°C do +40°C |
|
Średnia wilgotność w miejscu instalacji |
75% RH, bez kondensacji |
|
Spełnia także wymogi |
EN 50131-1 wyd. 2+A1+A2, EN 50131-3, EN 50130-4 wyd. 2+A1, EN 55032, EN 50581 |
