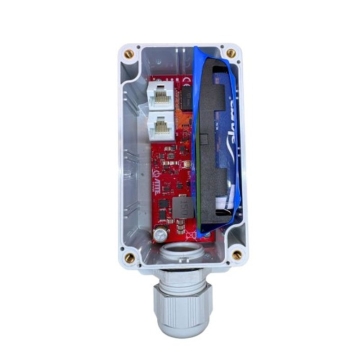

miniUPS-25-1-CA1 Moduł buforowy do urządzeń IP PoE

miniUPS-25-1-CA1 to miniaturowy moduł buforowy przeznaczony do awaryjnego zasilania odbiorników PoE, w szczególności kamer IP. Urządzenie zintegrowane jest z obudową zewnętrzną ABOX-CA1 (o szczelności IP68) oraz wyposażone w akumulator 24 Wh. Urządzenie zapewnia ciągłość pracy kamer IP PoE w przypadku zaniku napięcia zasilającego lub przerwania okablowania. Dzięki natychmiastowemu przełączeniu na zasilanie akumulatorowe eliminuje ryzyko utraty obrazu oraz przerw w monitoringu. Tak podłączona kamera może zapisać obraz na wbudowanej karcie pamięci, nawet bez połączenia z głównym rejestratorem. Dzięki zastosowaniu miniUPS-25-1-CA1, kamera IP może kontynuować rejestrację obrazu w sytuacjach awaryjnych.     Podstawowym zastosowaniem miniUPS jest zapewnienie podtrzymania zasilania kamerze IP. Moduł zamontowany przy odbiorniku PoE zapewnia ciągłość pracy urządzenia i zwiększa odporność systemu na przerwy w komunikacji oraz przypadkowe lub celowe uszkodzenia okablowania. miniUPS-25-1-CA1 automatycznie wykrywa brak zasilania i przełącza się na pracę akumulatorową. Przełączenie jest natychmiastowe dzięki czemu kamera nie zostanie wyłączona. Jeżeli moduł nie wykryje zasilania wejściowego oraz żadnego odbiornika na wyjściu automatycznie się wyłączy.  Przykładowe zastosowania:

• podtrzymanie zasilania kamery IP monitorującej w kluczowych miejscach instalacji
• zapewnia ciągłość pracy odbiornika IP PoE w przypadku przerwania okablowania
• eliminuje ryzyko utraty obrazu oraz przerw w nagranym materiale
• jako przenośne zasilanie PoE, używane do konfiguracji parametrów kamer IP

Przycisk START służy do załączenia PoE bez podłączania zasilania wejściowego. Sprawdza się do konfiguracji parametrów kamery bez konieczności użycia switcha PoE. miniUPS-25-1-CA1 posiada wbudowany akumulator 24 Wh, który składa się z dwóch ogniw LiFePO4 18650 o napięciu 3,6V oraz pojemności 3350mAh. To rozwiązanie umożliwia łatwą wymianę ogniw. Podanie zasilania na wejście bez żadnego urządzenia na wyjściu nie zasili modułu. Zasilanie ze switcha zostanie podane po podłączeniu modułu buforowego razem z odbiornikiem IP PoE. Porty w miniUPS-25-1-CA1 są przelotowe, co oznacza, że moduł nie ingeruje w autonegocjację, pomiędzy switchem PoE a odbiornikiem PoE. Przykładowo, jeżeli switch oraz odbiornik PoE pracują w standardzie 802.3at, to miniUPS nie przeszkodzi im w zestawieniu się na tym standardzie. Sygnalizacja pracy miniUPS odbywa się poprzez czerwoną diodę LED. Jeżeli dioda świeci światłem ciągłym oznacza to, że moduł ma zasilanie na porcie wejściowym. Miganie diody LED oznacza, że moduł przeszedł na pracę z akumulatora. Najważniejsze cechy i funkcje:

• podtrzymanie zasilania dla odbiorników PoE
• wbudowany akumulator 24 Wh
• możliwość uruchomienia urządzenia z akumulatora
• obudowa zewnętrzna z wysokim stopniem ochrony IP68
• niski pobór mocy

ABOX-CA1 jest zewnętrzną obudową o stopniu ochrony IP68 przeznaczoną do zabezpieczania urządzeń elektronicznych oraz połączeń kablowych w warunkach zewnętrznych. Obudowa o wymiarach 165 x 65 x 55 mm jest wyposażona w jedną dławnicę kablową M25, która posiada 2 otwory o średnicy 6 mm. Dławik umożliwia wprowadzenie przewodów przy pełnym zachowaniu szczelności obudowy. Obudowa może być montowana na ścianie lub na słupie przy pomocy dodatkowego adaptera ADD-PMACA1.

Uwagi instalacyjne



• Aby kamera IP nagrywała obraz podczas zaniku zasilania musi mieć dołączoną wewnętrzną kartę pamięci.
• Akumulator może zostać odłączony od urządzenia, a ogniwa akumulatora mogą zostać łatwo wymienione.
• Do miniUPS-25-1-CA1 rekomendujemy podłączanie pojedynczej kamery IP PoE, jednak jest możliwe podłączenie większej ilości odbiorników poprzez ekstendery. Zasilanie akumulatorowe rozłoży się wtedy na wszystkie odbiorniki, co znacząco ograniczy czas podtrzymania.
• Porty w miniUPS-25-1-CA1 pracują przelotowo. Oznacza to, że jeżeli zarówno switch zasilający, jak i odbiornik PoE pracują w standardzie 802.3bt (60 W), to miniUPS będzie w stanie podać 60 W na odbiornik. Należy na to uważać, ponieważ tak duży pobór mocy może uszkodzić urządzenie. Rekomendujemy parowanie miniUPS z odbiornikami pracującymi w standardzie 802.3af/at.



Przykłady zastosowań

  Przykład zastosowania miniUPS-25-1-CA1 do konfigurowania kamer IP bez użycia switcha PoE.   Przykład użycia miniUPS-25-1-CA1 do buforowego zasilenia dwóch kamer IP.   Przykład zastosowania miniUPS-25-1-CA1 do podtrzymania zasilania dla kamery IP oraz access pointa.
