OCHRONNIK KAMER SPEED DOME OPSD-5

  • Dodaj recenzję:
  • Producent: Ewimar
  • Karta katalogowa.: Pobierz PDF
    Nr ref.: 350
    Dostępność: 24h
    Koszty i sposoby dostawy: sprawdź
    Sposoby płatności: PayU, PayPal, przelew bankowy
  • szt.
  • Cena netto: 80,87 zł 99,47 zł

Statystyki podają, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia powstałe przez pole elektromagnetyczne wytworzone przez bliskie uderzenie pioruna.

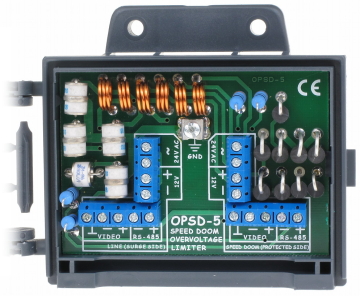

Ogranicznik przepięć OPSD-5 przeznaczony jest do ochrony przepięciowej kamer szybkoobrotowych (speed dome). Urządzenie zabezpiecza:

  • tor wideo (sygnał niesymetryczny lub symetryczny)
  • RS485
  • zasilanie 12V DC
  • zasilanie 24V AC

Parametry techniczne:

  • typ złącz: zaciski kablowe
  • temp. pracy: -50° do 55° Celsjusza
  • wilgotność względna: <95%
  • wymiary: 120 x 91 x 37 mm
  • waga: 112 g

Tor wideo:

  • napięcie ochrony (żyła / żyła): > 2.4V
  • napięcie ochrony doziemnej (żyła / uziom): > 18.4V
  • maksymalny prąd wyładowczy (8/20µs): 5kA
  • impedancja szeregowa żyły: 1Ω
  • pojemność: < 7pF
  • czas zadziałania: 15ns

RS-485:

  • napięcie ochrony (żyła / żyła): > 8.2V
  • napięcie ochrony doziemnej (żyła / uziom): > 19.4V
  • czas zadziałania: 15ns
  • maksymalna wartość impulsu prądu o t=8.3ms: 30A

Zasilanie 12V DC:

  • napięcie ochrony (żyła / żyła): > 15V
  • napięcie ochrony doziemnej (żyła / uziom): > 47V
  • maksymalny prąd wyładowczy (8/20µs): 5kA
  • czas zadziałania: 15ns

Zasilanie 24V AC:

  • napięcie ochrony (żyła / żyła): > 36V
  • napięcie ochrony doziemnej (żyła / uziom): > 47V
  • maksymalny prąd wyładowczy (8/20µs): 5kA
  • czas zadziałania: 15ns

UWAGA! Prac połączeniowych nie można wykonywać w czasie burzy. OPSD-5 należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia.
