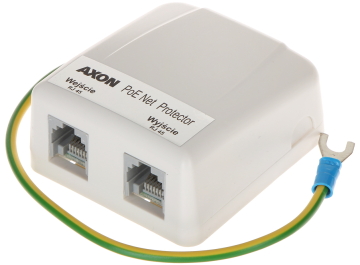

OGRANICZNIK PRZEPIĘĆ AXON-POE ETHERNET

  • Dodaj recenzję:
  • Karta katalogowa.: Pobierz PDF
    Nr ref.: 7476
    Dostępność: 24h
    Koszty i sposoby dostawy: sprawdź
    Sposoby płatności: PayU, PayPal, przelew bankowy
  • szt.
  • Cena netto: 71,55 zł 88,01 zł

Ogranicznik przeznaczony do ochrony urządzeń dołączonych do sieci Ethernet 10/100 Mb/s z uwzględnieniem urządzeń zasilanych po PoE

Urządzenie zawiera w sobie 2 tory - tor przesyłania danych (linie 1-2, 3-6) oraz tor zasilania (linie 4-5, 7-8)

Oba tory zabezpieczone są elementami przeciwprzepięciowymi, które odprowadzają ładunek do ziemi, a także chronią linie pomiędzy sobą w obrębie pary przewodów

W celu zwiększenia obciążalności toru zasilania linia 4 jest zwarta z 5, a linia 7 z 8

Warunkiem poprawnej pracy AXON-POE jest podłączenie go do sprawnego uziemienia lub przewodu ochronnego PE

Tor sygnałowy - linie 1, 2, 3, 6:
Napięcie znamionowe: 5 V
Napięcie maksymalne: 6 V
Poziom ochrony układu przeciwprzepięciowego (linia-linia): 40 V
Napięcie ochrony linia-uziemienie: 600 V
Nominalny prąd wyładowczy (linia-linia): 100 A (8/20µs)
Nominalny prąd wyładowczy (linia-uziemienie): 100 A (8/20µs)
Maksymalny prąd wyładowczy (linia-linia): 135 A (8/20µs)
Maksymalny prąd wyładowczy (linia-uziemienie): 135 A (8/20µs)
Pojemność: < 30 pF
Tor zasilania - linie 4, 5 i 7, 8:
Znamionowe napięcie zasilania: 0  ... 50 V
Maksymalne napięcie zasilania: 56 V
Prąd nominalny zasilania: 400 mA
Poziom ochrony układu przeciwprzepięciowego zasilania (linia-linia): 125 V
Napięcie ochrony linia-uziemienie: 1 kV
Nominalny prąd wyładowczy zasilania (linia-linia): 80 A (8/20µs)
Nominalny prąd wyładowczy zasilania (linia-uziemienie): 1 kA (8/20µs)
Maksymalny prąd wyładowczy zasilania (linia-uziemienie): 2.5 kA (8/20µs)
Typy gniazd: RJ45 (8P8C)
Wymiary: 67  x 61  x 30 mm
Waga: 0.06 kg
Gwarancja: 2 lata
