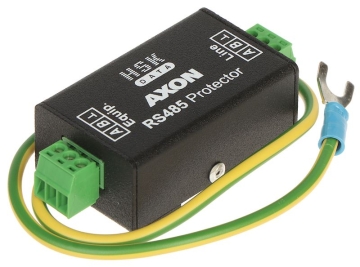

OGRANICZNIK PRZEPIĘĆ AXON-RS485 LINII SYMETRYCZNEJ RS-485

  • Dodaj recenzję:

  • Historia ceny
    Najniższa cena 30 dni przed obniżką: 214,27 zł brutto
    • Nr ref.: 14540
    Dostępność: Jest
    Koszty i sposoby dostawy: sprawdź
    Hurt - czytaj więcej
  • szt.
  • Cena netto: 174,20 zł 214,27 zł
Drukuj

Ogranicznik przepięć AXON-RS485 przeznaczony jest do ochrony przeciwprzepięciowej urządzeń elektronicznych pracujących w systemach sterowania kamerami przemysłowymi bazujących na transmisji RS-485 lub jej odmianach o napięciu nie wyższym niż 5V

AXON-RS485 zawiera w sobie elementy ochronne ograniczające przepięcia pojawiające się pomiędzy linią transmisyjną a przewodem ochronnym PE, umożliwiające odprowadzenie ładunku zakłócającego do ziemi

W urządzeniu zastosowano także elementy ograniczające niebezpieczne napięcie, mogące wystąpić między liniami

Dzięki temu AXON-RS485 wszechstronnie zabezpiecza dołączone do niego urządzenia

AXON-RS485 posiada metalową, ekranującą obudowę

Jako elementy łączeniowe zastosowano odłączane złącza zaciskowe

Zaciski A, B służą do podłączania zabezpieczanych linii transmisyjnych, natomiast trzeci zacisk może być w razie potrzeby wykorzystany przez instalatora jako masa sygnałowa

Przewód uziemiający, zakończony końcówką widełkową wyprowadzony jest na zewnątrz i łączy się bezpośrednio z obudową

Urządzenie jest ochronnikiem niesymetrycznym

Linię transmisyjną podłączamy do zacisków \"Line\", natomiast chronione urządzenie do \"Equip\"

Warunkiem poprawnej pracy AXON-RS485 jest podłączenie go do sprawnego uziemienia lub przewodu ochronnego PE

Napięcie znamionowe: 6 V
Napięcie maksymalne: 10 V
Prąd znamionowy: 0.75 A
Nominalny prąd wyładowczy (linia-linia) [C3]: 25 A - 10/1000 µs
Nominalny prąd wyładowczy (linia-uziemienie) [C2]: 5 kA - 8/20 µs
Napięcie protekcji Up linia-linia dla prądu znaminowego [C3]: ≤ 16 V - 1 kV/µs
Napięcie ochrony linia-uziemienie [C2]: ≤ 1000 V - 1.2 kV / 50 µs
Impedancja szeregowa linii: ≤ 2 Ω
Pasmo przenoszenia: 0 MHz ... 1 MHz
Pojemność linia-linia: 50 pF
Pojemność linia-uziem: 16 pF
Złącza: 2x potrójny zacisk śrubowy odłączany, 1.5 mm², rozstaw 3.5 mm
Parametry ochrony: Zgodne z PN-EN61643-21
Obudowa: Metalowa, czarna
Waga: 0,07 kg
Wymiary: 69  x 32  x 20 mm
Gwarancja: 3 lata
