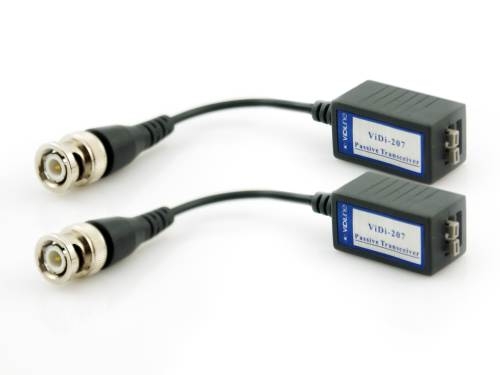

WIDEO BALUN VIDI-207 Z KABLEM - KOMPLET

  • Dodaj recenzję:
  • Karta katalogowa.: Pobierz PDF
    Nr ref.: 363
    Produkt niedostępny.





ViDi-207 przeznaczony jest do przesyłu sygnału wizyjnego z jednego źródła za pomocą skrętki komputerowej. Umieszczenie wtyku BNC na przewodzie, daje możliwość wyprowadzenia sygnału z kamery do skrętki komputerowej poprowadzonej np. w podwieszanym suficie. Wtedy sam transformator jest niewidoczny dla osób postronnych.
Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii).

Należy zwrócić uwagę na prawidłowe połączenie zacisków: (+) do (+) oraz (-) do (-). Odwrotne połączenie spowoduje zakłócenia obrazu.

Parametry techniczne:

  • zasięg: 400 m
  • zakres napięcia we/wy 75Ω (CVBS): 1Vpp
  • tłumienie przelotowe: -0,5dB (dla f=5Mhz)
  • zakres pasma video: 0 do 50Mhz (-3dB)
  • CMRR (dB @ 5MHz): 50dB
  • impedancja we/wy koncentrycznego: 75Ω
  • impedancja we/wy symetrycznego: 100Ω
  • typ złącza we/wy koncentrycznego: wtyk BNC męski (MALE)
  • typ złącz we/wy symetrycznego: zaciski kablowe
  • temp. pracy: 0 do 55º Celsjusza
  • długość przewodu: 90 mm
  • waga: 21 g
