Genway WL-03NLCH-V2 Moduł do Systemu WL-03NL
- Dodaj recenzję:
- Kod: WL-03NLCH-V2
- Producent: Genway
-
-
Historia ceny
Dostępność: natychmiast Koszty i sposoby dostawy: sprawdź Sposoby płatności: Szybka płatność Online, przelew bankowy, gotówka, odroczony termin płatności Hurt - czytaj więcej
- szt.
- Cena netto: 65,85 zł 81,00 zł

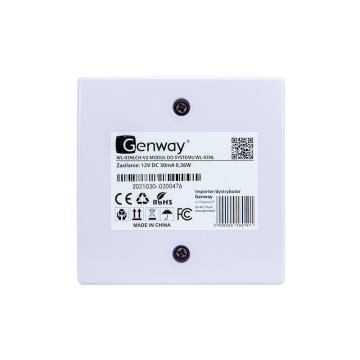

Moduł WL-03NLCH-V2 na 4 mieszkania do domofonu cyfrowego WL-03NL
Moduł WL-03NLCH-V2 łączy panel zewnętrzny WL-03NL z unifonami i pozwala zaprogramować numery lokali. Jeden moduł obsługuje do 4 unifonów WL-03NLHS lub WL-03NLHF.
Moduł jest niezbędny do działania systemu WL-03NL. Zasilany jest napięciem 12 V DC i pobiera 0,36 W.
Moduł na 4 mieszkania w systemie WL-03NL
Bez modułu WL-03NLCH-V2 system WL-03NL nie zadziała: do niego podłącza się unifony, a w nim zapisuje się numery mieszkań. Do rozbudowy systemu wystarczy dołożyć kolejne moduły.
Do 4 unifonów na moduł
Do jednego modułu podłączysz maksymalnie 4 unifony: WL-03NLHS (słuchawkowy) lub WL-03NLHF (głośnomówiący).
Numery lokali w module
Numery mieszkań (do 4 cyfr) i numer portu 1–4 zapisujesz przyciskiem SW1 wewnątrz modułu, korzystając z wyświetlacza panelu.
Rozbudowa o kolejne moduły
Cały system WL-03NL obsługuje do 400 unifonów, a każdy moduł do 4 unifonów. Moduły łączy się wspólną magistralą.
Prosta magistrala
Magistrala nie wymaga terminacji rezystorem na końcu. Moduł ma dwa zdublowane złącza T&R (ten sam potencjał), co ułatwia podłączenie 4 unifonów.
Dwa typy unifonów
Unifony słuchawkowe WL-03NLHS nie mają polaryzacji przy podłączeniu T&R i Gx. Unifony głośnomówiące WL-03NLHF zasila wyjście 12 V modułu.
Niski pobór prądu
Moduł pobiera 0,36 W przy zasilaniu 12 V DC.
Podłączenie i programowanie modułu
Podłącz moduł do panelu
Połącz zaciski 12V, AF (audio), DATA i GND modułu z zaciskami 12V, RS (audio), DATA i GND panelu WL-03NL.
Podłącz unifony
Unifon słuchawkowy WL-03NLHS łączysz przewodem wspólnym T&R i wejściem G1–G4. Unifon głośnomówiący WL-03NLHF łączysz zaciskami Out_12V, GND, G1–G4 (AGND) i T&R.
Włącz zasilanie i sprawdź połączenia
Przed programowaniem podłącz wszystkie elementy systemu, sprawdź połączenia i włącz zasilanie.
Zaprogramuj numery mieszkań
Naciśnij SW1 w module. Dioda zacznie szybko migać, a panel pokaże „Addr”. Wpisz czterocyfrowy numer mieszkania, potem numer portu 1–4 do którego jest podłączony unifon. Na koniec naciśnij SW1 ponownie.
Specyfikacja WL-03NLCH-V2
| Parametr | Wartość |
|---|---|
| Oznaczenie | WL-03NLCH-V2 |
| Funkcja | moduł na 4 mieszkania do systemu WL-03NL |
| Liczba unifonów na moduł | do 4 |
| Zgodne unifony | WL-03NLHS (słuchawkowy), WL-03NLHF (głośnomówiący) |
| Zgodny panel | WL-03NL-V3 |
| Napięcie zasilania | DC 12 V |
| Pobór mocy | 0,36 W |
| Maksymalna liczba unifonów w systemie | 400 |
| Wymiary (wys. × szer. × grub.) | 85 × 85 × 40 mm |
- Moduł działa tylko w systemie domofonu cyfrowego WL-03NL.
- Unifony nie wchodzą w skład zestawu. Kup WL-03NLHS lub WL-03NLHF osobno.
- Jeden moduł obsługuje maksymalnie 4 unifony. Dla większej liczby lokali potrzeba kolejnych modułów.
Najczęstsze pytania
Do czego służy moduł WL-03NLCH-V2?
Do podłączenia unifonów i zaprogramowania numerów lokali. Jest niezbędny do działania systemu WL-03NL.
Ile unifonów obsłuży jeden moduł?
Do 4. Mogą to być unifony WL-03NLHS lub WL-03NLHF.
Jakie unifony pasują do modułu?
WL-03NLHS (słuchawkowy) i WL-03NLHF (głośnomówiący).
Jak zasilić moduł?
Napięciem 12 V DC. Moduł pobiera 0,36 W.
Jak zaprogramować numery mieszkań?
Przyciskiem SW1 wewnątrz modułu. Na wyświetlaczu panelu wpisujesz numer mieszkania (4 cyfry), a potem numer portu 1–4.
Ile unifonów obsługuje cały system?
Do 400, przy czym każdy moduł obsługuje do 4 unifonów.
Jakie wymiary ma moduł?
85 × 85 × 40 mm (wysokość × szerokość × grubość).
Czy magistrala wymaga terminatora?
Nie. Magistrala nie wymaga terminacji rezystorem na końcu.
