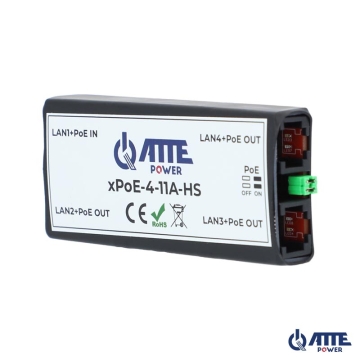

XPOE-4-11A-HS Switch PoE 3 portowy 10/100Mbps,

  • Dodaj recenzję:
  • Producent: ATTE
  • Karta katalogowa.: Pobierz PDF
    Nr ref.: 11743
    Dostępność: 24h
    Koszty i sposoby dostawy: sprawdź
    Sposoby płatności: PayU, PayPal, przelew bankowy
    Hurt - czytaj więcej
  • szt.
  • Cena netto: 169,00 zł 207,87 zł

Switch PoE 4 portowy 10/100Mbps, extender (1xPoE IN 802.3at/af + 3xPoE OUT), zasilany z PoE (max 40W), sekwencyjny start PoE OUT

Urządzenie jest nowszą, ulepszoną wersją modelu xPoE-4-11-HS. Na podstawie Waszych sugestii oraz naszych własnych obserwacji i testów nowa wersja z literką A została wzbogacona o kilka funkcjonalnych modyfikacji:

  • wprowadzono usprawnienia w układzie zasilania PoE IN
  • dodano sekwencyjny start wyjść PoE OUT (podczas uruchamiania i po zwarciu)
  • zmniejszono maksymalny pobór mocy (poniżej 0,5W)
  • zmniejszono nieznacznie szerokość z 97 mm na 93 mm

Najważniejsze cechy i funkcje:

  • niewielkie rozmiary urządzenia
  • zasilany z innego switcha PoE w standardzie 802.3at, 802.3af lub Passive (port PoE IN)
  • możliwość zasilania do 3 odbiorników PoE 802.3at/af lub Passive (porty PoE OUT)
  • możliwość wyłączenia zasilania na wybranych portach PoE
  • zasilanie kaskadowe (jeden switch zasila kolejne)
  • wzmacnia i rozdziela sygnał sieciowy (w pełni funkcjonalny switch 100Mbps)
  • do 40W sumarycznej mocy
  • łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
  • wyraźna, optyczna sygnalizacja stanu zasilania oraz transmisji danych
  • szeroki zakres temperatur pracy
  • bardzo niski pobór mocy (< 0,5 W)
  • sekwencyjny start wyjść PoE

xPoE-4-11A-HS został zaprojektowany jako extender (repeater) sieci LAN oraz zasilania PoE. Regeneruje sygnał sieciowy i   przenosi zasilanie PoE na wybrane wyjścia. Najczęściej stosowany jako "wzmacniacz" do przedłużania sieci na odcinkach dłuższych niż 100m. Dodatkowo nadaje się idealnie jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym przewodzie potrzebujemy uruchomić kilka odbiorników PoE (np. kilka kamer IP), lub gdy potrzebujemy stworzyć dodatkowe odgałęzienie sieciowe.

Niezarządzalne switche i extendery PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE Passive.   Obudowa HS (Heat Shrink) to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szersze możliwości doboru miejsca montażu.   Pamiętaj o kwestiach, na które nie mamy wpływu...   Sumaryczna moc pobierana przez podłączone do extendera kamery (odbiorniki PoE) nie może przekroczyć budżetu mocy oferowanego przez switch zasilający całą linię:

  • dla standardu 802.3af jest to ok. 13W dostępne na extenderze
  • dla standardu 802.3at jest to ok. 25W dostępne na extenderze
  • dla PoE Passive jest to maksymalnie 40W dostępne na extenderze (LAN1+PoE IN)

Uwzględnij oświetlacze IR - załączają się w nocy zwiększając znacząco pobór mocy. Uwzględnij także straty w przewodzie zasilającym - zależą od jego przekroju, długości oraz wartości napięcia na linii PoE
Dane techniczne:

Porty LAN 4 porty RJ45 10/100Mbps (auto MDI-MDIX, autonegocjacja) 1 x LAN+PoE IN 3 x LAN+PoE OUT
Funkcje portów LAN 1 WEJŚCIE PoE (zasilanie switcha): Passive (do 40W) lub 802.3at (do 30W) lub 802.3af (do 15W) PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)
Funkcje portów LAN 2 WYJŚCIE PoE (zasilanie kolejnego extendera lub kamery): Passive PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-)
Funkcje portów LAN 3...LAN 4 WEJŚCIE PoE (zasilanie switcha): Passive (do 70W) WYJŚCIE PoE (zasilanie kamery): Passive PINY PoE: 4,5 (V+) 7,8 (V-)
Funkcje portów LAN2...LAN4 Sekwencyjne załączanie wyjść PoE: LAN2...LAN3...LAN4 (podczas uruchamiania lub po zwarciu)
Zabezpieczenia portów LAN 1 ... LAN 4: Zabezpieczenie przepięciowe LAN 1: Zabezpieczenie przeciążeniowe 1A z auto powrotem
Sygnalizacja pracy LED wewnątrz złącz RJ45:
LAN1 (biały) - zasilanie urządzenia
LAN2...LAN4 (czerwony) - obecność zasilania PoE
LAN1...LAN4 (zielony) - link i transmisja danych
Sygnalizacja pracy LED (czerwony) pomiędzy złączami LAN 1 i 2: LAN1 - zasilanie PoE IN w standardzie 802.3at (do 30W)
Wybór standardu PoE (at/af) LAN1 (PoE IN): automatyczny, domyślnie 802.3at jeżeli obsługiwany przez switch zasilający
Kontrola zasilania na portach LAN 3 - JP1 LAN 4 - JP2   PoE WYŁĄCZONE - brak zworki (dioda LED wewnątrz portu nie świeci) PoE ZAŁĄCZONE - zworka założona (dioda LED wewnątrz portu świeci)
Napięcie zasilania LAN1: 44 ... 56 VDC (Vin) LAN3 ... LAN4: 12 ... 56 VDC (Vin)
Napięcie wyjściowe Vout = Vin   Uwaga! Dla odbiorników PoE 802.3at/af Vin > 44VDC
Pobór mocy 0,5 W
Konstrukcja obudowy Izolacyjna folia polietylenowa
Temperatura pracy -25°C...+65°C
Stopień ochrony IP20
Wymiary (S x W x G) 93 x 42 x 19 mm
Waga 0,05kg
