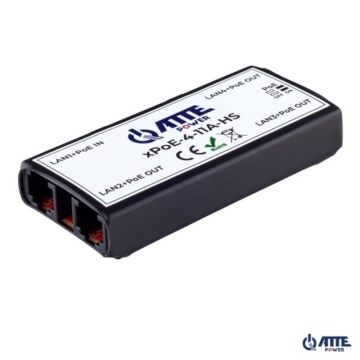

xPoE-4-11A-HS Switch PoE 4 portowy 10/100Mbps, extender

Switch PoE 4 portowy 10/100Mbps, extender (1xPoE IN 802.3at/af + 3xPoE OUT), zasilany z PoE (max 40W), sekwencyjny start PoE OUT

Urządzenie jest nowszą, ulepszoną wersją modelu xPoE-4-11-HS. Na podstawie sugestii uzytkowników oraz naszych własnych obserwacji i testów nowa wersja z literką A została wzbogacona o kilka funkcjonalnych modyfikacji:

  • wprowadzono usprawnienia w układzie zasilania PoE IN dodano sekwencyjny start wyjść PoE OUT (podczas uruchamiania i po zwarciu)
  • zmniejszono maksymalny pobór mocy (poniżej 0,5W)
  • zmniejszono nieznacznie szerokość z 97 mm na 93 mm



Najważniejsze cechy i funkcje:

  • niewielkie rozmiary urządzenia
  • zasilany z innego switcha PoE w standardzie 802.3at, 802.3af lub Passive (port PoE IN)
  • możliwość zasilania do 3 odbiorników PoE 802.3at/af lub Passive (porty PoE OUT)
  • możliwość wyłączenia zasilania na wybranych portach PoE
  • zasilanie kaskadowe (jeden switch zasila kolejne)
  • wzmacnia i rozdziela sygnał sieciowy (w pełni funkcjonalny switch 100Mbps)
  • do 40W sumarycznej mocy
  • łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
  • wyraźna, optyczna sygnalizacja stanu zasilania oraz transmisji
  • danych szeroki zakres temperatur pracy
  • bardzo niski pobór mocy (< 0,5 W)
  • sekwencyjny start wyjść PoE



xPoE-4-11A-HS został zaprojektowany jako extender (repeater) sieci LAN oraz zasilania PoE. Regeneruje sygnał sieciowy i przenosi zasilanie PoE na wybrane wyjścia. Najczęściej stosowany jako "wzmacniacz" do przedłużania sieci na odcinkach dłuższych niż 100m. Dodatkowo nadaje się idealnie jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym przewodzie potrzebujemy uruchomić kilka odbiorników PoE (np. kilka kamer IP), lub gdy potrzebujemy stworzyć dodatkowe odgałęzienie sieciowe.



Porty LAN
4 porty RJ45 10/100Mbps (auto MDI-MDIX, autonegocjacja)
1 x LAN+PoE IN
3 x LAN+PoE OUT
Funkcje portu LAN 1
WEJŚCIE PoE (zasilanie switcha): Passive (do 40W) lub 802.3at (do 30W) lub 802.3af (do 15W)
PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)
Wybór standardu PoE (at/af)
LAN1 (PoE IN): automatyczny, domyślnie 802.3at jeżeli obsługiwany przez switch zasilający
Funkcje portu LAN 2
WYJŚCIE PoE (zasilanie kolejnego extendera lub kamery): Passive
PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-)

Funkcje portu LAN 3-4
WYJŚCIE PoE (zasilanie kamery): Passive
PINY PoE: 4,5 (V+) 7,8 (V-)
Dodatkowe funkcje portów
LAN2...LAN4
Sekwencyjne załączanie wyjść PoE: LAN2...LAN4 (podczas uruchamiania lub po zwarciu)



Niezarządzalne switche i extendery PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE Passive.

Obudowa HS (Heat Shrink) to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szersze możliwości doboru miejsca montażu.

Pamiętaj o kwestiach, na które nie mamy wpływu...

Sumaryczna moc pobierana przez podłączone do extendera kamery (odbiorniki PoE) nie może przekroczyć budżetu mocy oferowanego przez switch zasilający całą linię:

  • dla standardu 802.3af jest to ok. 13W dostępne na extenderze
  • dla standardu 802.3at jest to ok. 25W dostępne na extenderze
  • dla PoE Passive jest to maksymalnie 40W dostępne na extenderze (LAN1+PoE IN)

Uwzględnij oświetlacze IR - załączają się w nocy zwiększając znacząco pobór mocy. Uwzględnij także straty w przewodzie zasilającym - zależą od jego przekroju, długości oraz wartości napięcia na linii PoE



Przykłady zastosowań

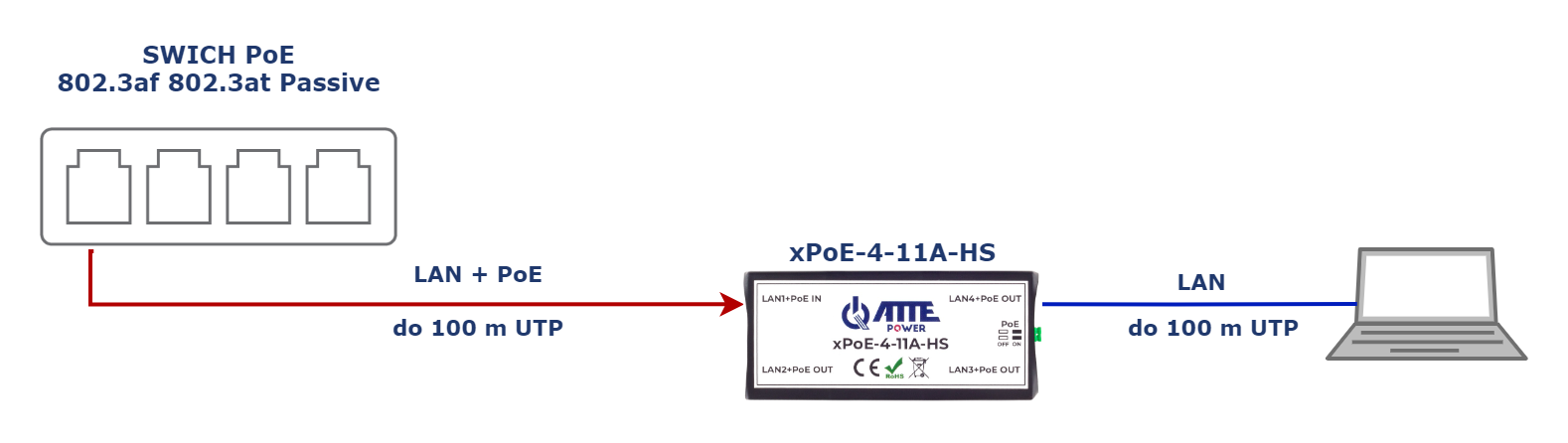

Przykład zastosowania xPoE-4-11A-HS jako ekstender sieci LAN

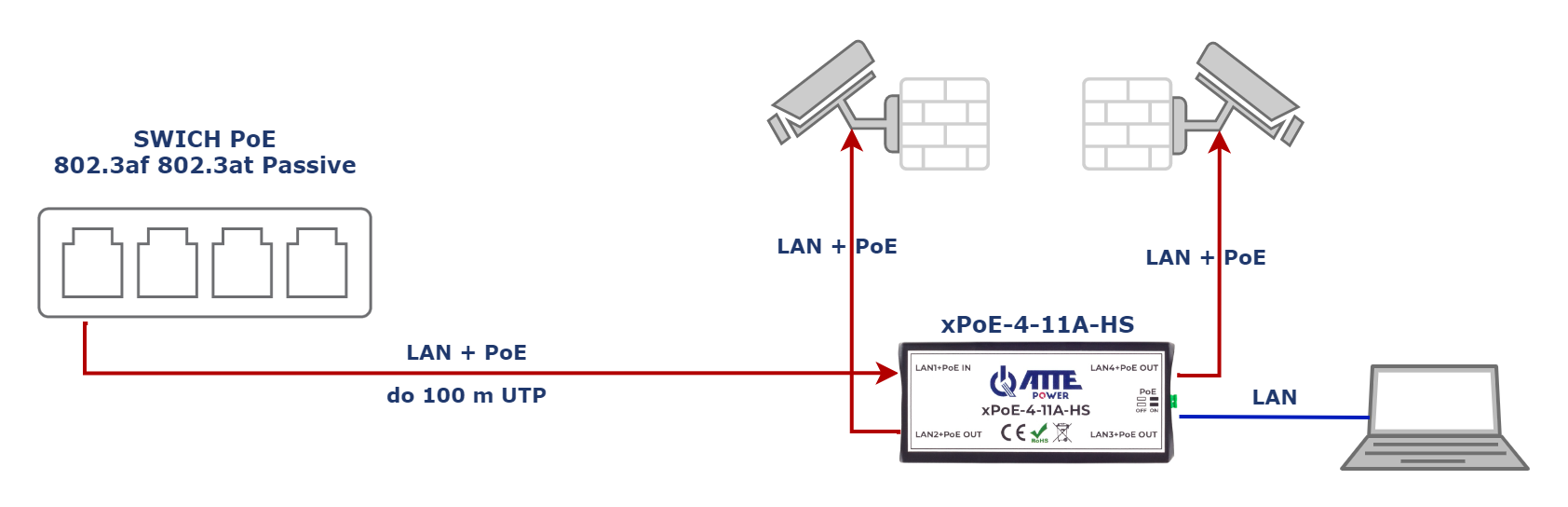

Wykorzystanie xPoE-4-11A-HS do montażu dodatkowej kamery w istniejącym punkcie kamerowym.

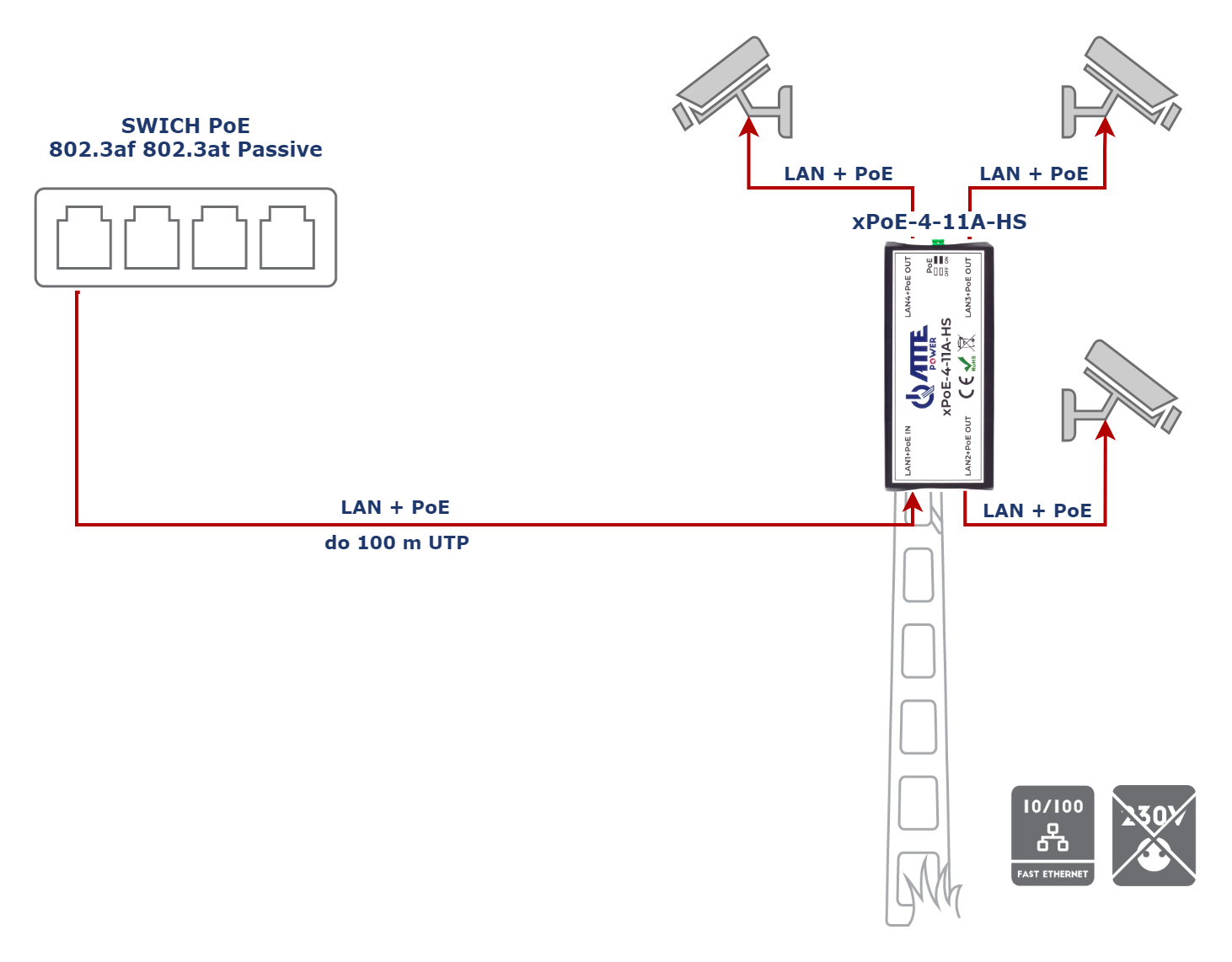

Wykorzystanie xPoE-4-11A-HS do ułatwienia dostępu serwisowego przy kamerze

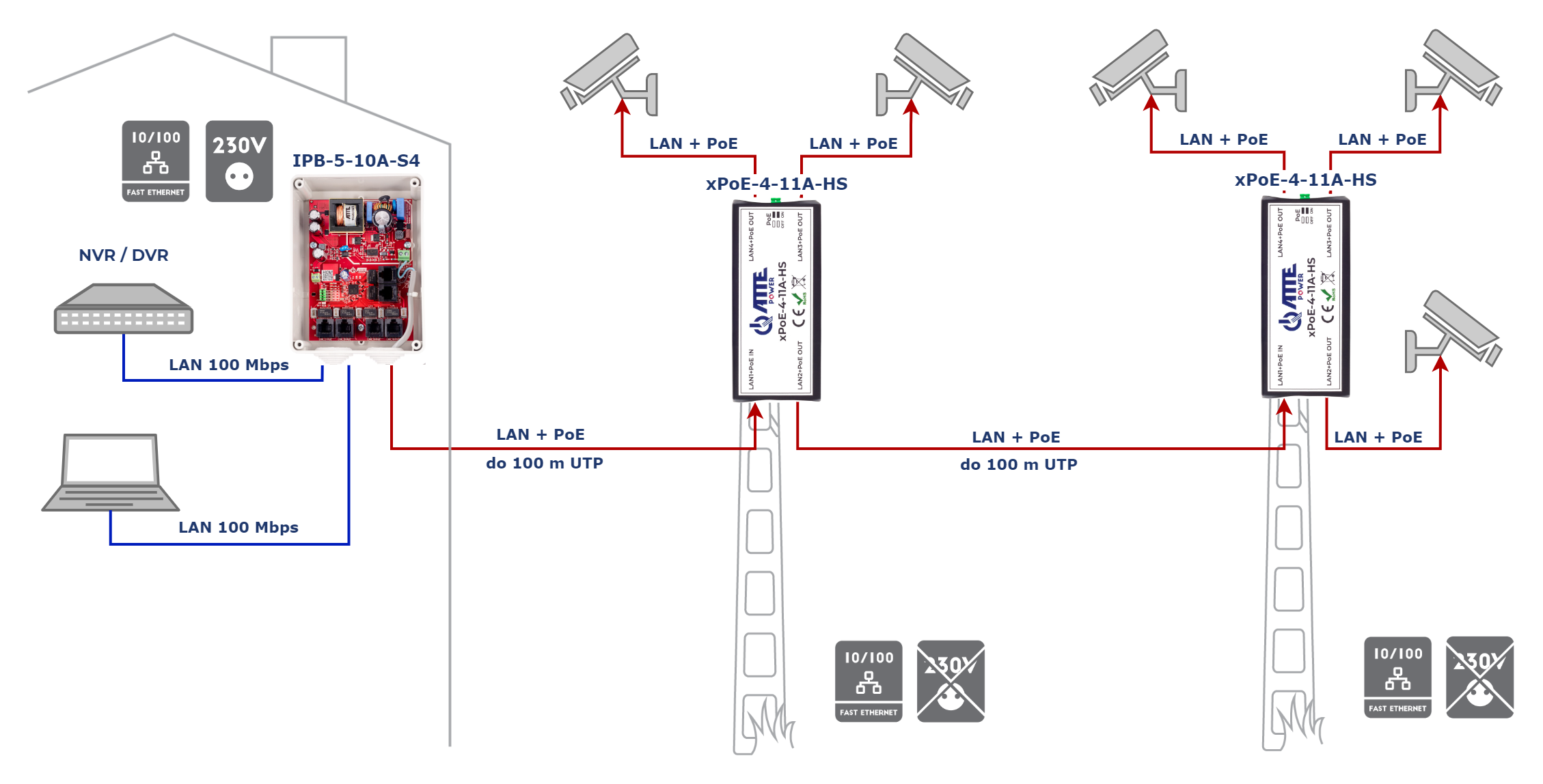

Przykład zastosowania xPoE-4-11A-HS jako ekstender sieci LAN+PoE dla kilku kamer




Dane techniczne

Całkowita ilość portów: 1 Port PoE IN, 3 Porty PoE Passive OUT
Port PoE IN: LAN 1 PoE 802.3af/at, PoE Passive
Porty PoE OUT: LAN 2 ... LAN 4 PoE Passvie
Porty LAN 10/100Mbps: LAN 1 ... LAN 4
Porty LAN + PoE OUT 10/100Mbps: LAN 2 ... LAN 4
Napięcie wejściowe: 44 ... 56 V
Napięcie wyjściowe PoE: Vout = Vin
Pobór mocy: 0,5 W
Kontrola zasilania na wyjściu: LAN 3 ... LAN 4 Kontrola zworkami
Zabezpieczenia przepięciowe: LAN 1 ... LAN 4
Zabezpieczenia przeciążeniowe: LAN 1 - Zabezpieczenie 1 A z autopowrotem
Sygnalizacja zasilania: LAN 1 (biała) - zasilanie urządzenia
Sygnalizacja PoE: LAN 2 ... LAN 4 (żółta) - obecność zasilania PoE
Sygnalizacja transmisji: LAN 1 ... LAN 4 (zielony) - link i transmisja danych
Zakres temperatur pracy: -25°C...+65°C
Wymiary (S x W x G): 93 x 42 x 19 mm
Waga: 0,05kg
Stopień ochrony: IP20
Konstrukcja obudowy: Izolacyjna folia polietylenowa
